国土交通省防火認定適応
「belbian」品番※


認定対応品番表

※ベルビアンはタキロンシーアイ株式会社の化粧フィルムです。フィルムの性能についてはタキロンシーアイ株式会社の技術資料に基づきます。



「ピンホールパネル」の残響室法吸音率*

*1/3オクターブバンド18波数
(注)試験品に対する試験成績であって、商品(材料、部品、製品等)全体の性能・機能等を保証するものではありません。

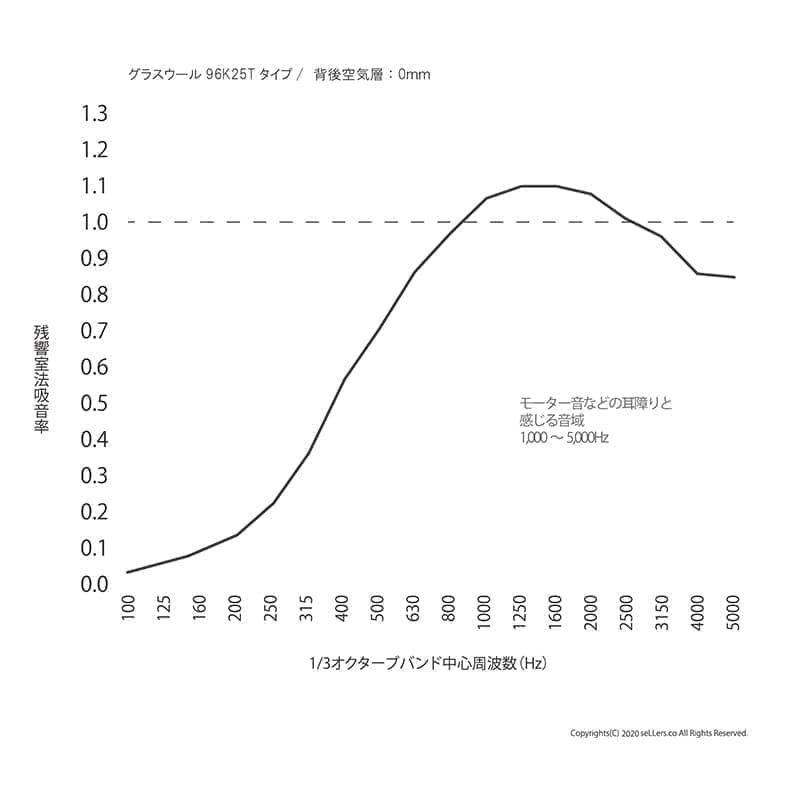

96K25Tタイプ 背後空気層0㎜

グラスウール96kg/㎥t25㎜

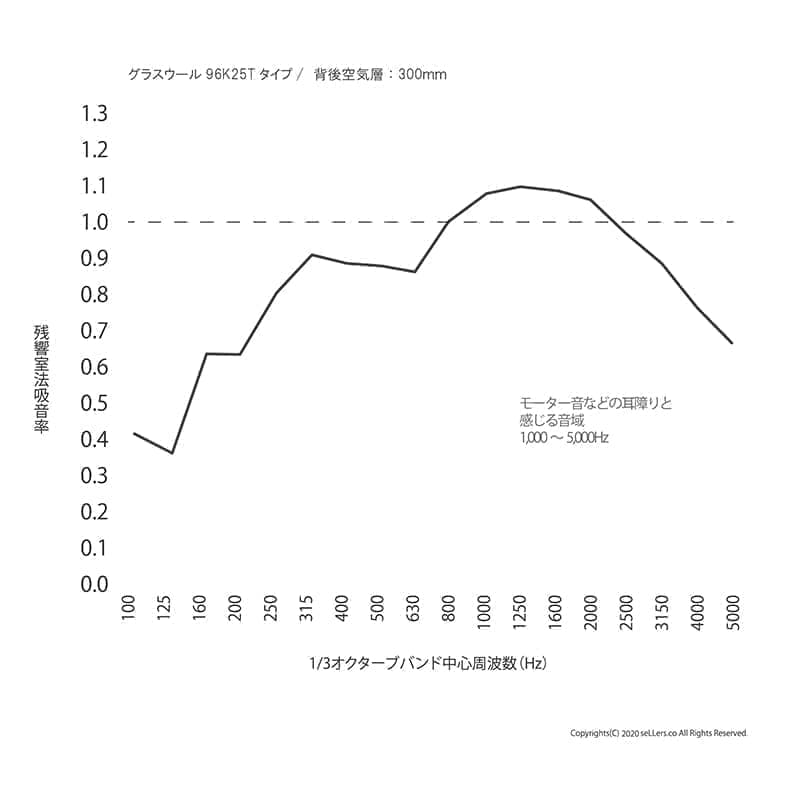

96K25Tタイプ 背後空気層300㎜

グラスウール96kg/㎥t25㎜

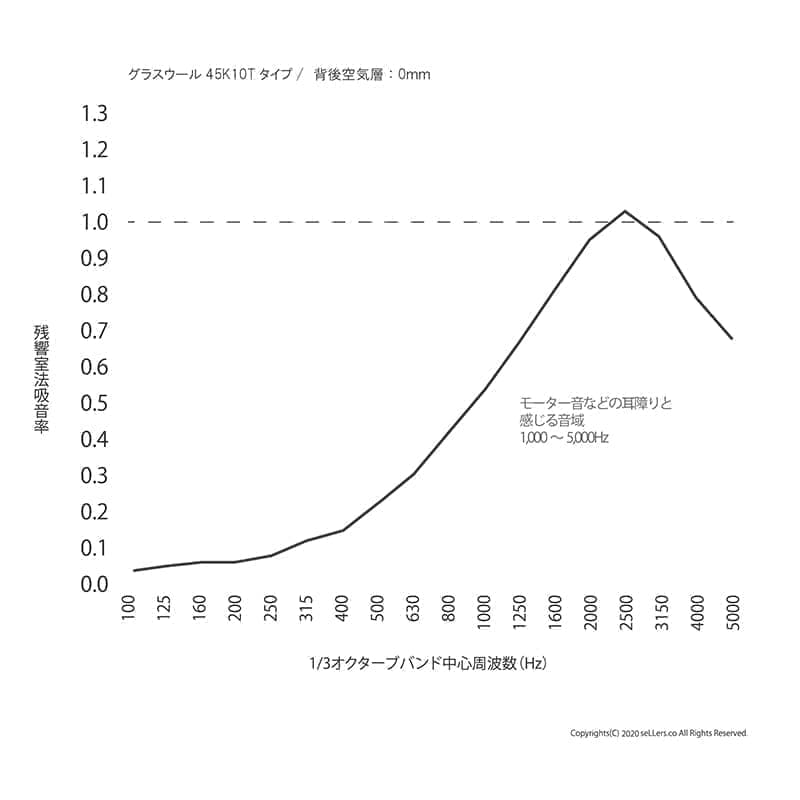

45K10Tタイプ 背後空気層0㎜

グラスウール45kg/㎥t10㎜

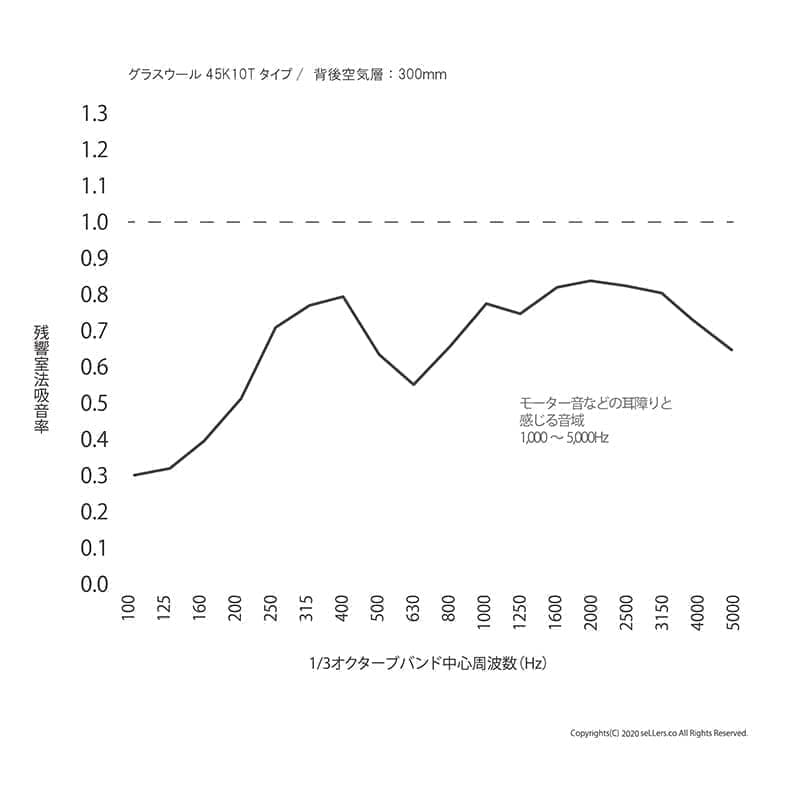

45K10Tタイプ 背後空気層300㎜

グラスウール45kg/㎥t10㎜



    グラスウール適合タイプ
    96K25Tタイプ 45K10タイプ
     背後空気層
0㎜ 300㎜ 0㎜  300㎜
壁装パネル デザインパネル/ルーバー型パネル
ホワイトボード
サイレントアート

 〇 × × ×
天井パネル デザインパネル/ルーバー型パネル
スパンドレル × ×
システム天井 × ×

塩化ビニル樹脂系フィルム 穴あきアルミ合金板張

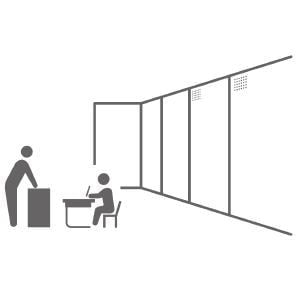

壁装パネル

デザインパネル/ルーバー型パネル

Design panel/Lib-Luber Panel


設置工法


接着材及び接合用両面テープ貼
ビス止め/勘合ビス止め





不燃認定番号


NM-4037-1


性能及び機能


吸音性能





比重


約4.0kg/㎡


仕様


アルミt0.6㎜に
1.0φ/@4.0㎜/有孔開口率4.9%
t=29㎜(パネル単体28㎜)


パネル最大サイズ


柄方向:2,800mm
横方向:1,100mm


グラスウール


96kg/㎥ t=25㎜


表面材


化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」











吸音性能


背後空気層0㎜最大値:1.10(1,250Hz)


 設置下地材


プラスターボード
ケイカル板



ホワイトボード

White borde Panel


設置工法


接着材及び接合用両面テープ貼
ビス止め/勘合ビス止め
マグネット式
ピン止め



不燃認定番号


 不燃認定外


機能及び性能


吸音性能
ホワイトボード
スクリーン機能



比重


約4.0kg/㎡


仕様


アルミt0.6㎜に化粧シート貼 グラスウール敷込
1.0φ/@4.0㎜/有孔開口率4.9%
t=29㎜(パネル単体28㎜)


パネル最大サイズ


柄方向:2,800mm
横方向:1,100mm


グラスウール


96kg/㎥ t=25㎜


表面材


化粧シート貼

3Mジャパン™ダイノック™ ホワイトボードシリーズ
PWF-500 (スクリーン+ホワイトボード機能)

株式会社サンゲツ「リアテック」ホワイトボードシート
TW-1000~1002(スクリーン+ホワイトボード機能)

※使用上の注意及び性能は各社ホームページよりご確認ください。




吸音性能


背後空気層0㎜最大値:1.10(1,250Hz)


 設置下地材


プラスターボード
ケイカル板

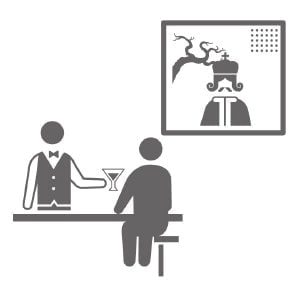

サイレント アート

Silent-Art pat.


 設置工法


接着材及び接合用両面テープ貼
ビス止め/勘合ビス止め
マグネット式
ピン止め/額装他



不燃認定番号


 不燃認定外


性能及び機能


吸音性能
インクジェットプリント/装飾




比重


約4.0kg/㎡


仕様


アルミt0.6㎜に化粧シート貼 グラスウール敷込
1.0φ/@4.0㎜/有孔開口率4.9%
t=29㎜(パネル単体28㎜)


パネル最大サイズ


柄方向:2,800mm
横方向:1,100mm


グラスウール


96kg/㎥ t=25㎜


表面材


化粧シートインクジェットプリント貼
株式会社DNPアートコミュニケーションが管理するアートデーターを使用











吸音性能


背後空気層0㎜最大値:1.10(1,250Hz)


 設置下地材


プラスターボード
ケイカル板

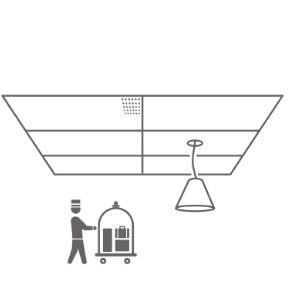

天井パネル

デザインパネル/ルーバー型パネル

Design panel/Lib-Luber Panel


設置工法


接着材及び接合用両面テープ貼
ビス止め/勘合ビス止め




不燃認定番号


グラスウール10T45Kタイプ /NM-4167
グラスウール25T96Kタイプ /NM4037-1


性能及び機能


吸音性能
 受注オーダー




比重


約4.0kg/㎡






仕様


アルミt0.6㎜に
1.0φ/@4.0㎜/有孔開口率4.9%
接着工法
グラスウール10T45Kタイプ/t=13㎜(パネル単体12㎜)
グラスウール25T96Kタイプ/t=29㎜(パネル単体28㎜)

ビス止め工法
金物材を併用するためt=30㎜以上の仕上厚さになります。
サイズや仕様によってのご対応になります。



パネル最大サイズ


柄方向:1,800mm
横方向:   900mm



グラスウール


グラスウール10T45Kタイプ
46kg/㎥ t=10㎜
グラスウール25T96Kタイプ
 96kg/㎥ t=25㎜




表面材


化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」






吸音性能


グラスウール10T45Kタイプ/t=10㎜
背後空気層0㎜最大値    :1.03(2,500Hz)
背後空気層300㎜最大値:0.83(2,000Hz)

グラスウール25T96Kタイプ/t= 25㎜
背後空気層0㎜最大値    :1.10(1,000Hz)
背後空気層300㎜最大値:1.09(1,250Hz)



 設置下地材


プラスターボード
ケイカル板

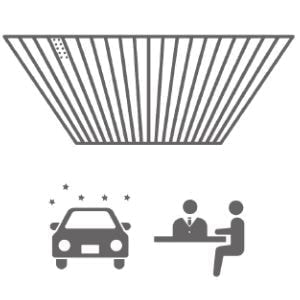

スパンドレル
Spandrel Panel


設置工法


ビス止め/勘合ビス止め





不燃認定番号


NM-4167



機能及び性能


吸音性能
スパンドレル勘合
受注オーダー



比重


約4.0kg/㎡~






仕様


アルミt0.6㎜に化粧シート貼 グラスウール敷込
1.0φ/@4.0㎜/有孔開口率4.9%
t=30㎜









パネル最大サイズ


柄方向:3,000mm
横方向:100mm/120mm/145mm/150mm/200mm/~450mm



グラスウール


45kg/㎥ t=10㎜







表面材


化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」






吸音性能


背後空気層300㎜最大値:1.09(1,250Hz)









 設置下地材


軽量下地(ダブル野縁)

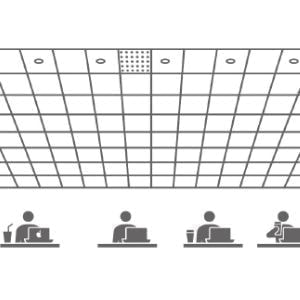

システム天井用パネル
System Panel


 設置工法


システム天井 置き式





不燃認定番号


グラスウール10T45Kタイプ /NM-4167
グラスウール25T96Kタイプ /NM4037-1


性能及び機能


吸音性能
システム天井用
 受注オーダー



比重


グラスウール10T45Kタイプ
約2.0kg/㎡
グラスウール25T96Kタイプ
約4.0kg/㎡



仕様


アルミt0.6㎜に化粧シート貼 グラスウール敷込
1.0φ/@4.0㎜/有孔開口率4.9%
グラスウール10T45Kタイプ/584㎜×584㎜/t=28㎜
グラスウール25T96Kタイプ/584㎜×584㎜/t= 11㎜








パネルサイズ


Tバー/Dタイプ
584mm×584mm



グラスウール


グラスウール10T45Kタイプ
45kg/㎥ t=10㎜

グラスウール25T96Kタイプ
96kg/㎥ t=25㎜



表面材


化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」
基本柄:8柄(特注柄:約400柄)





吸音性能


グラスウール10T45Kタイプ
背後空気層300㎜最大値:0.83(2,000Hz)

グラスウール25T96Kタイプ
背後空気層300㎜最大値:1.09(1,250Hz)





 設置材


システム天井
