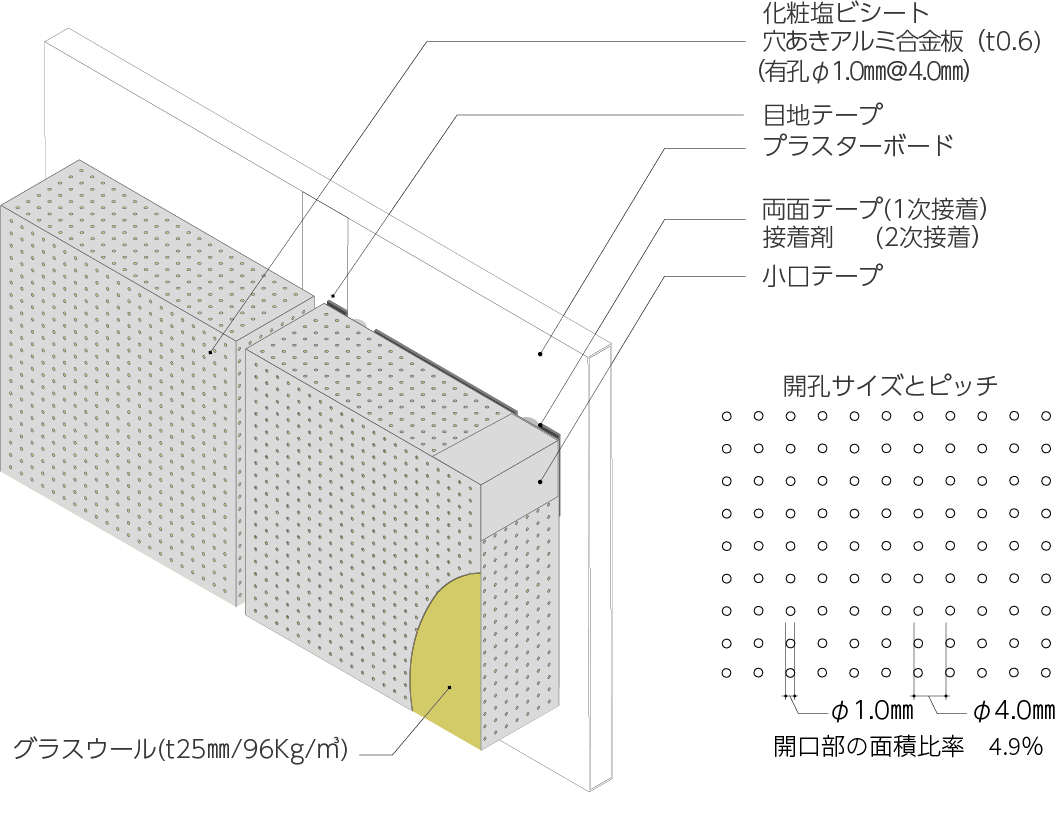

パネルの基本構成
化粧塩ビシートとアルミ板を有孔加工しグラスウールを背面に配置しています。

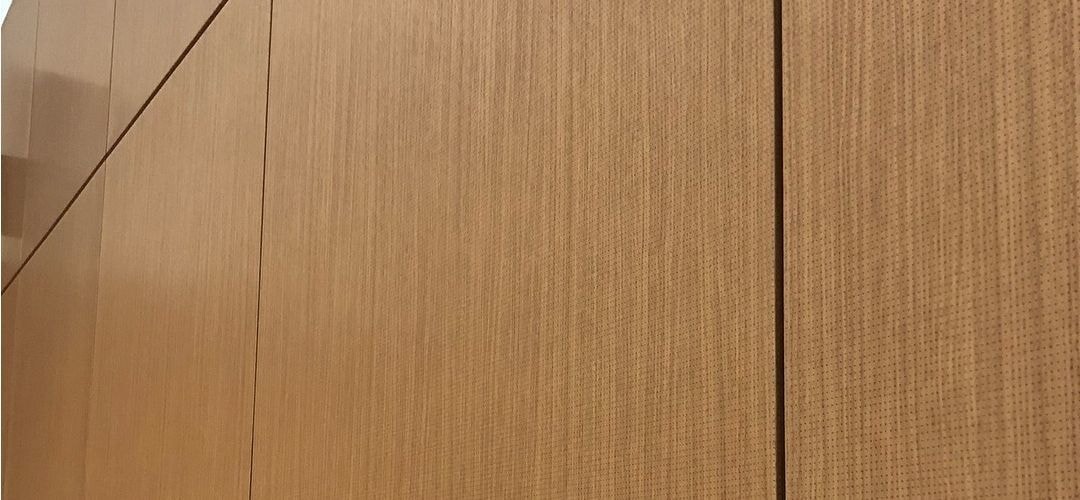

デザインパネル
Design panel

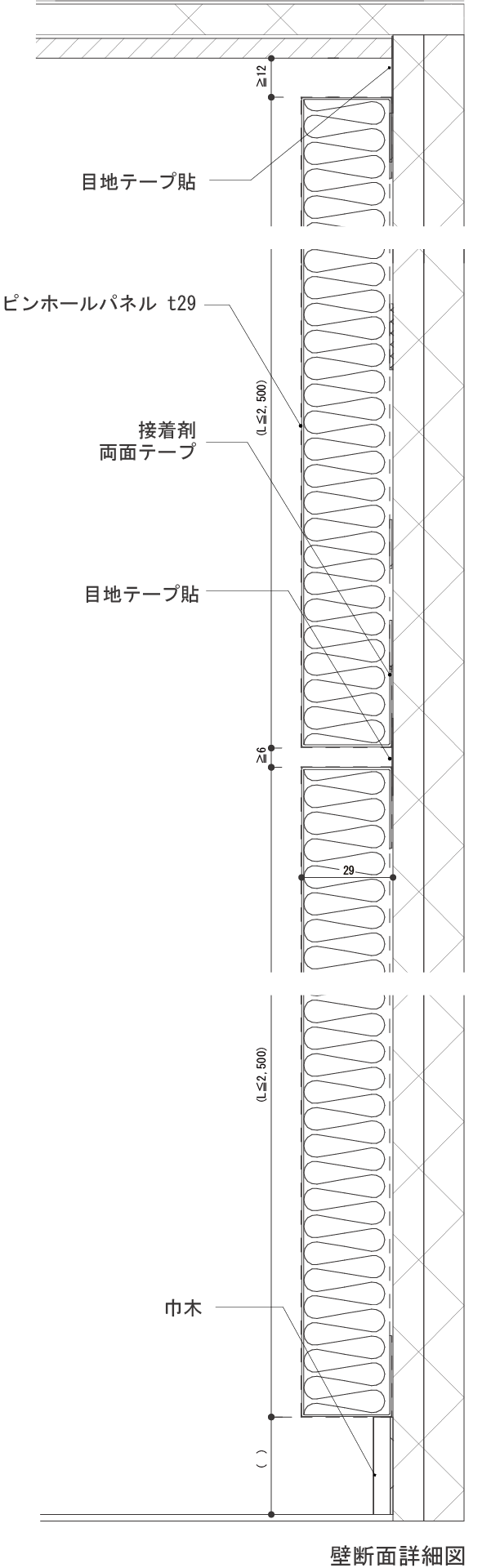

設置工法
接着工法（接着材及び接合用両面テープ貼）
ビス止め
不燃認定番号
NM-4037-1
性能及び機能
吸音性能
比重
約4.0kg/㎡
仕様
アルミｔ0.6㎜に
1.0φ/＠4.0㎜/有孔開口率4.9％
t=29㎜（パネル単体28㎜）
パネル最大サイズ
柄方向：2,500mm※
横方向：1,100mm
※特注対応：柄方向2,800mmまで対応可
グラスウール
96kg/㎥ ｔ=25㎜
表面材
化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」

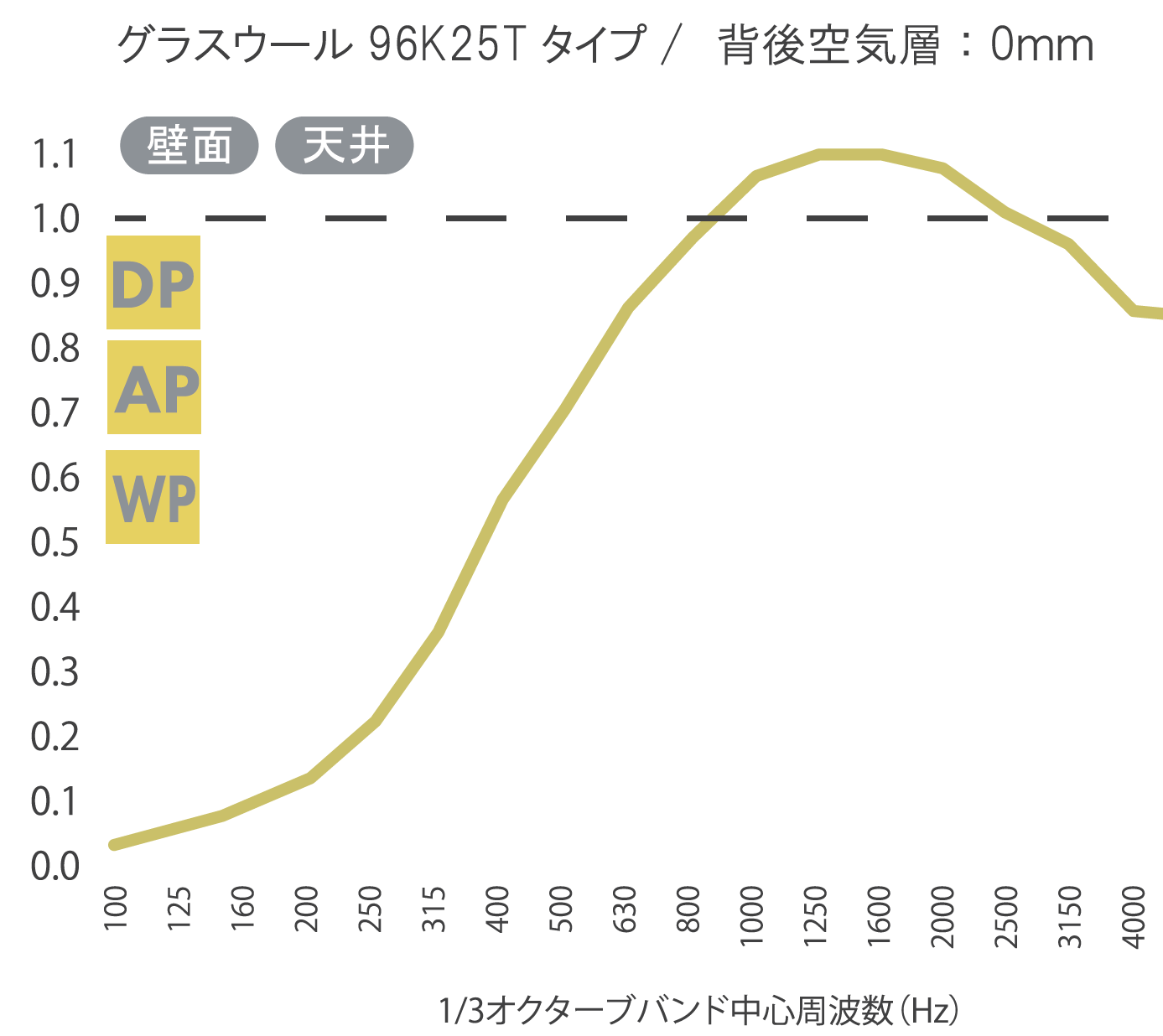

吸音性能
背後空気層0㎜
最大値：1.10（1,250Hz)
設置下地材
プラスターボード
ケイカル板
残響室法吸音率
試験方法はJIS A 1490に従い、残響室法を使用して吸音率を測定します。
この方法では、残響時間を計測し、それを元に吸音率を算出します。
吸音率の値が1を超えることがあります。
試験成績の結果は商品（材料、部品、製品など）全体の性能や機能を保証するものではありません。

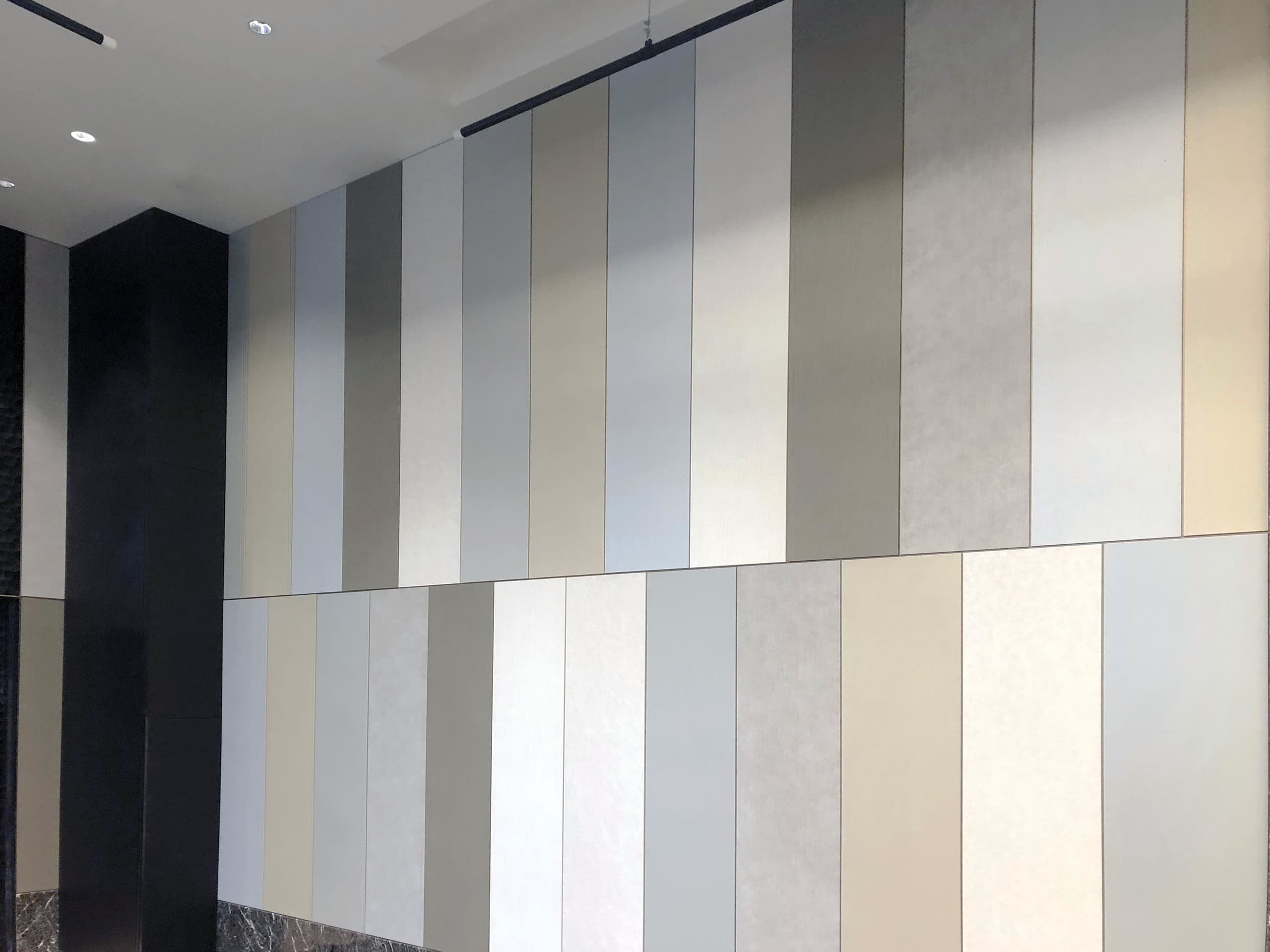

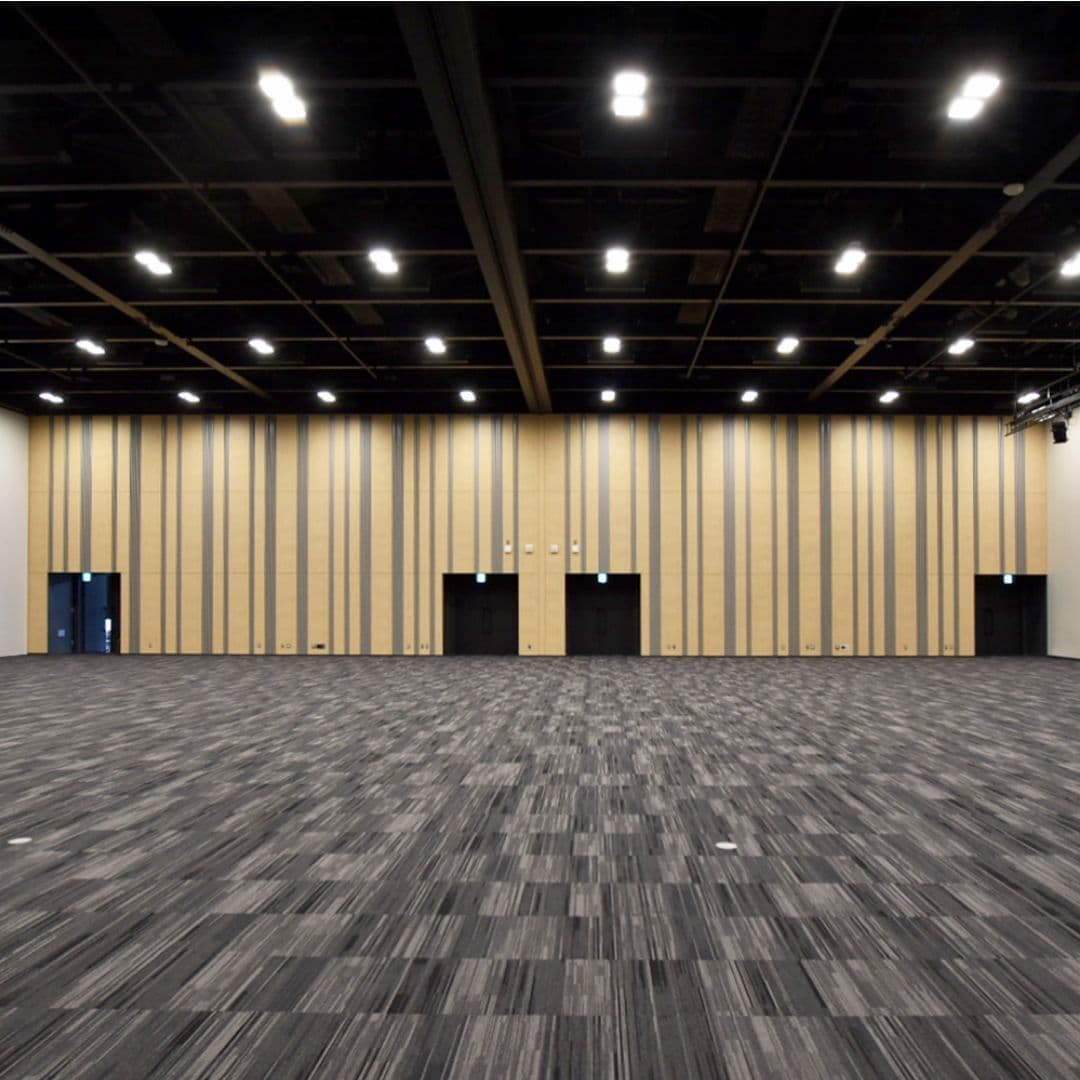

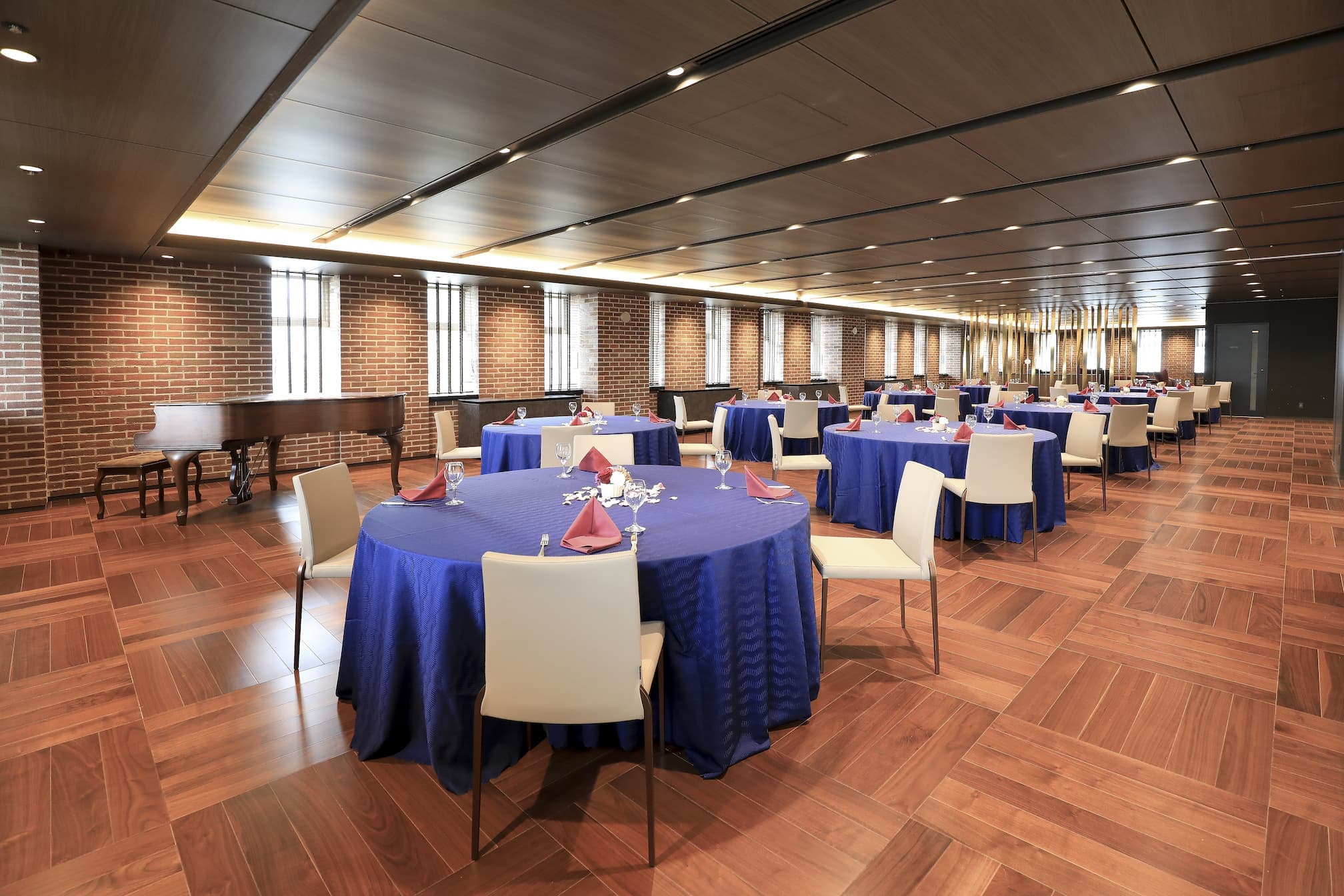

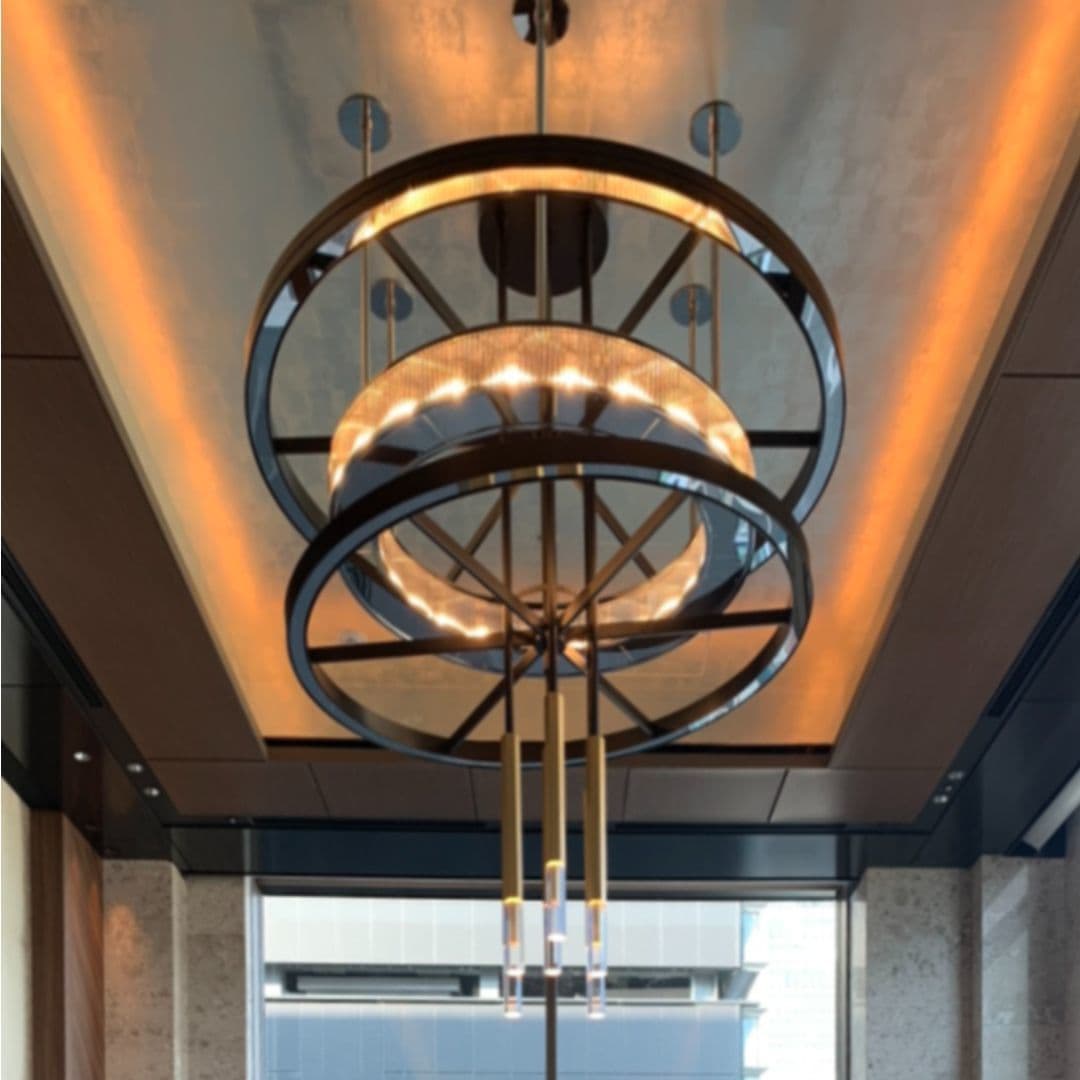

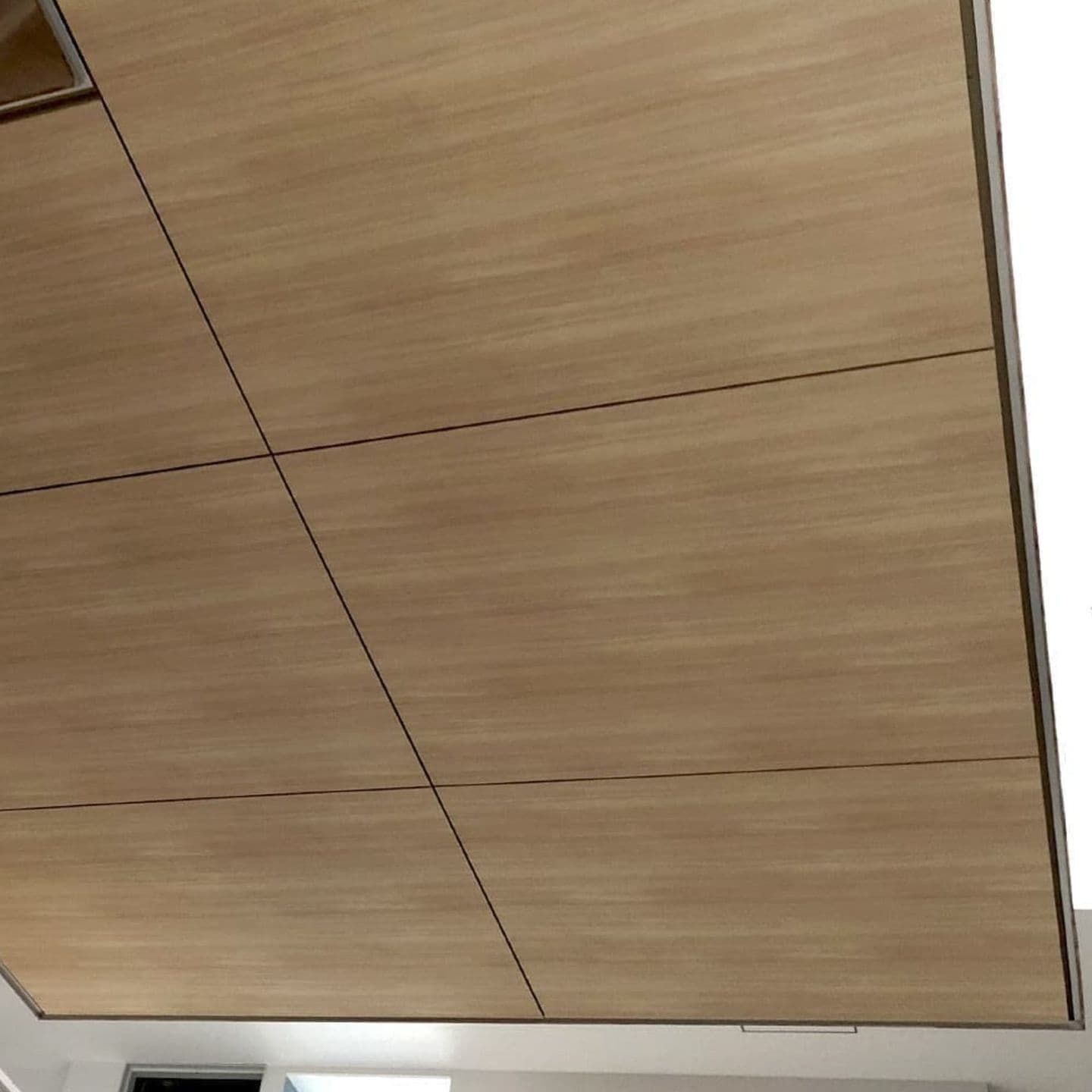

主な施工事例

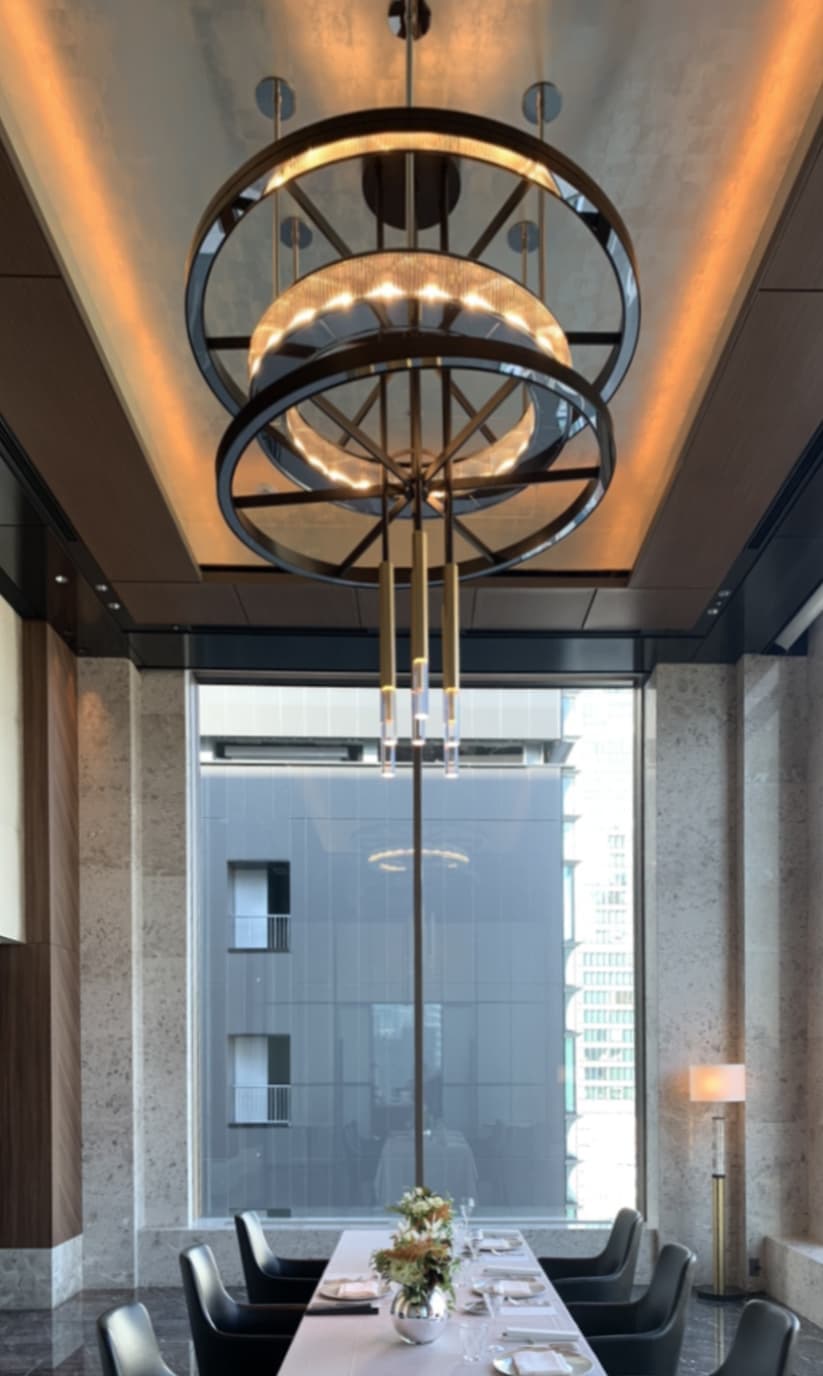

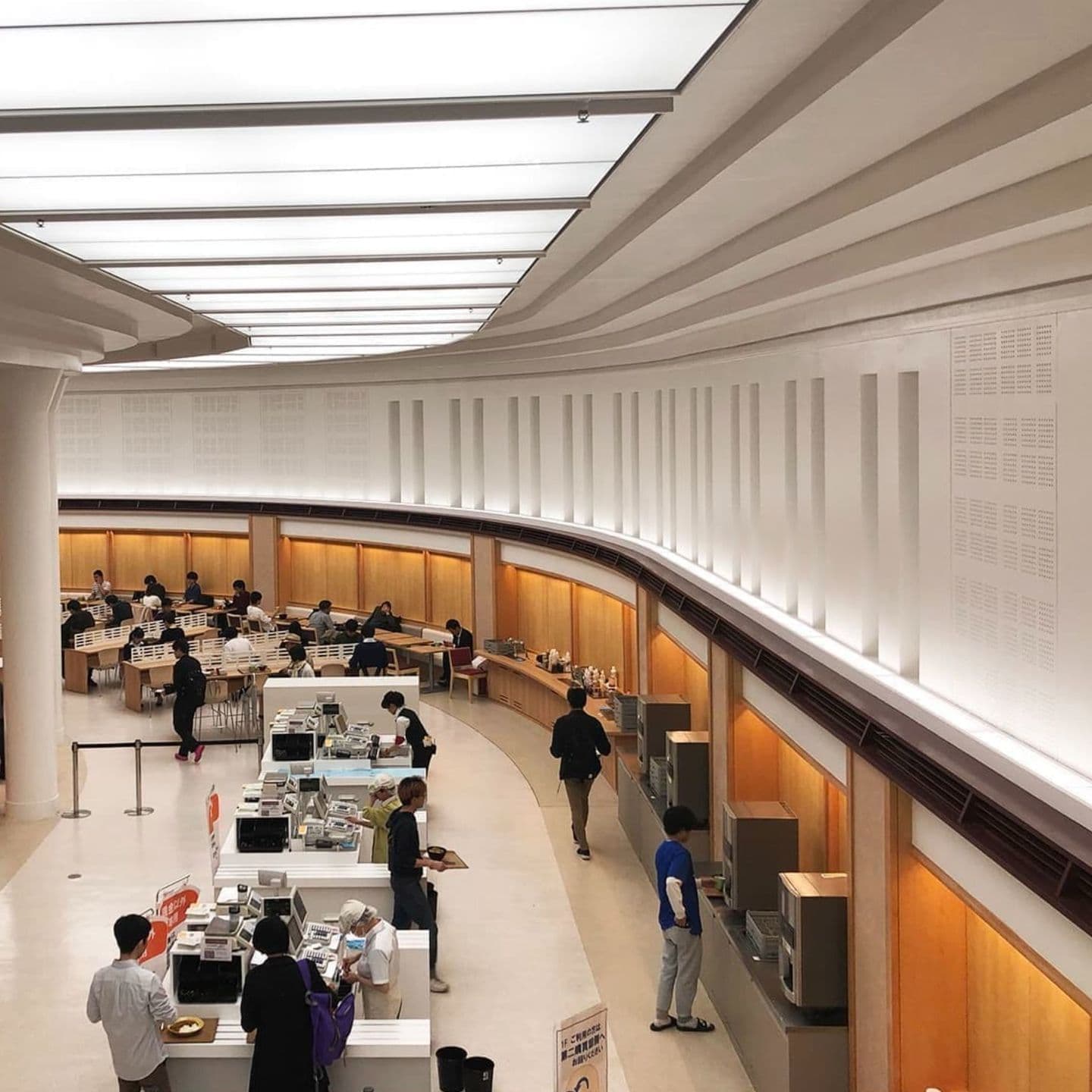

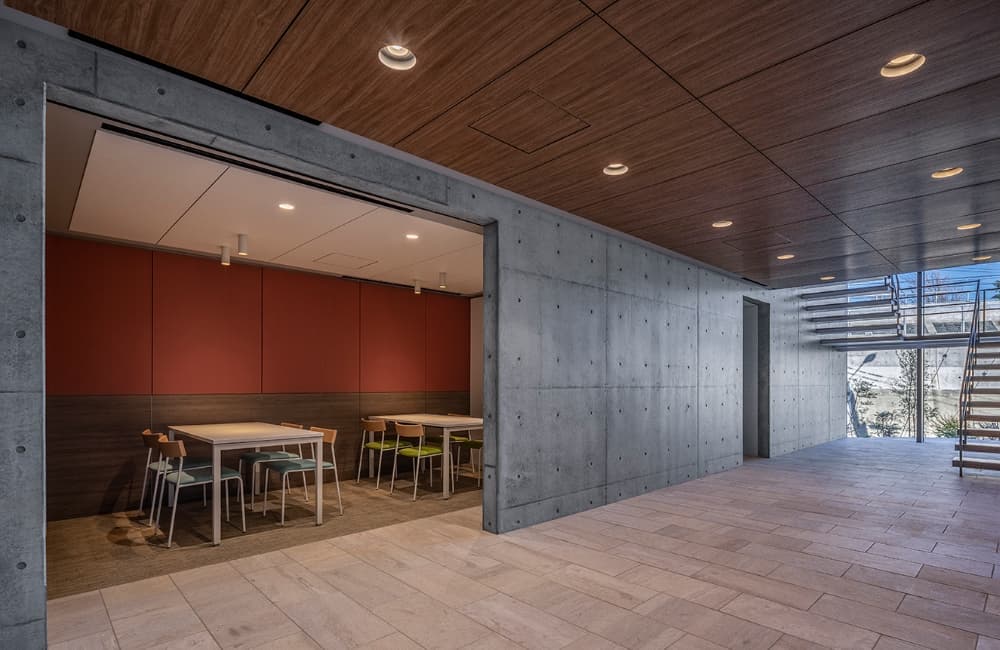

大阪府某大学

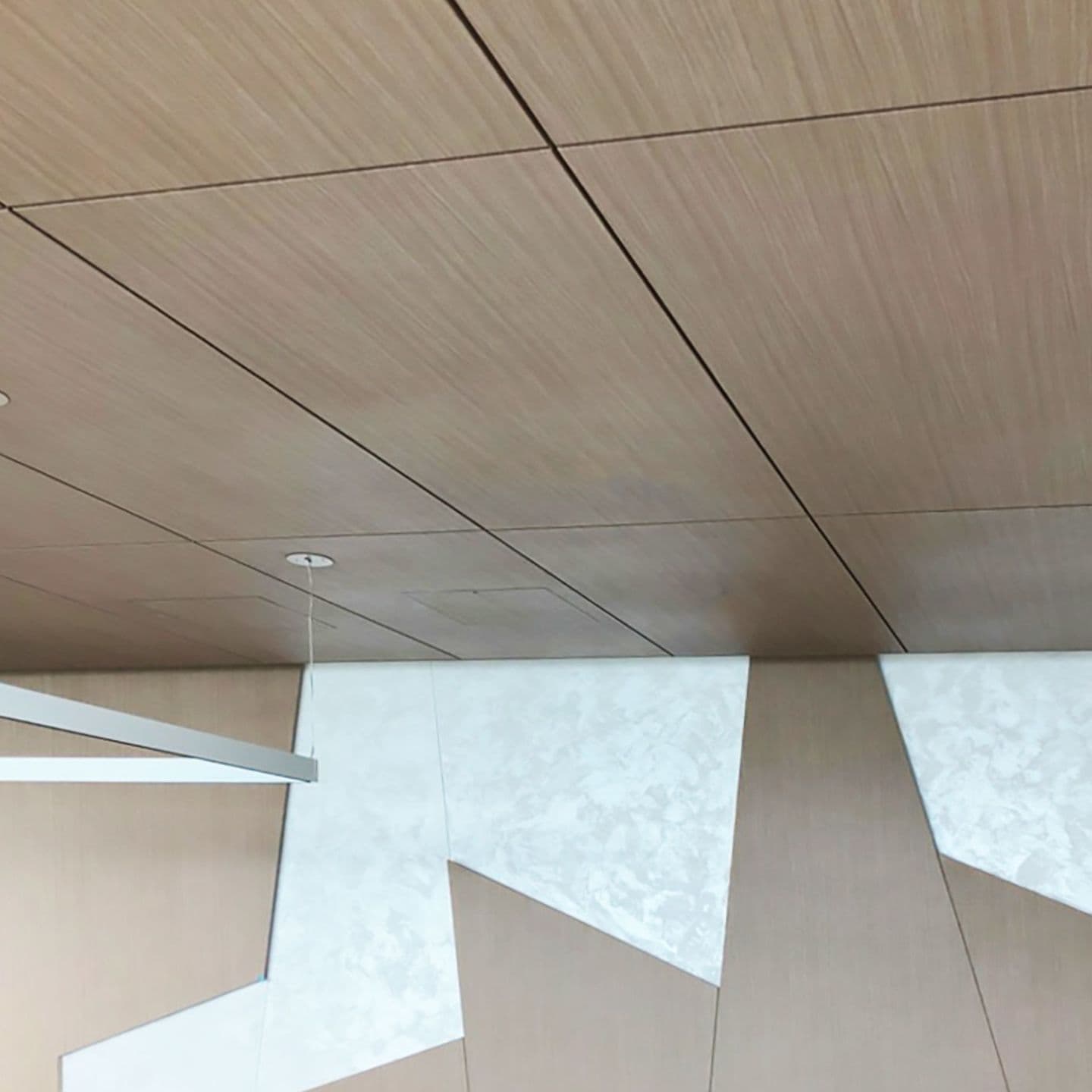

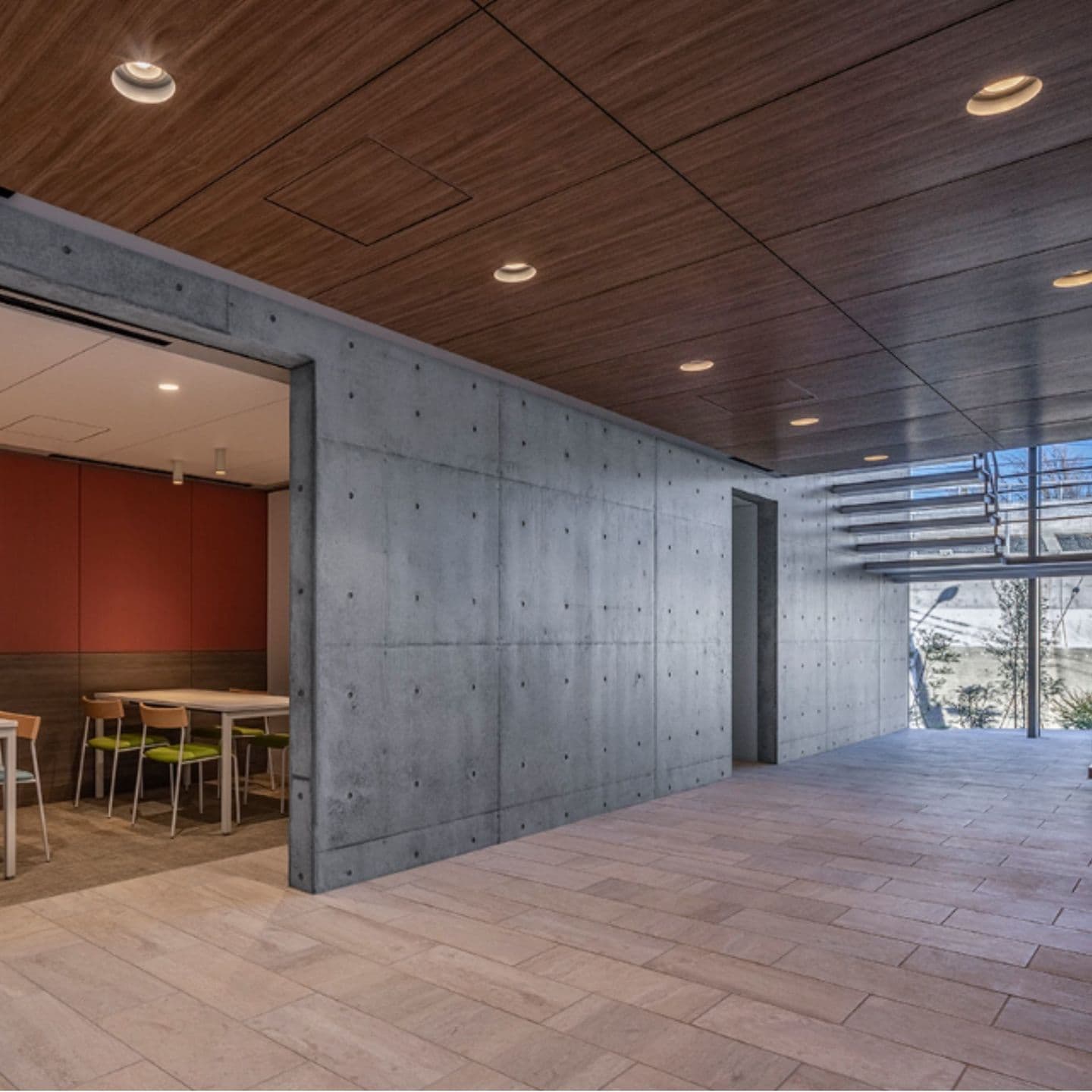

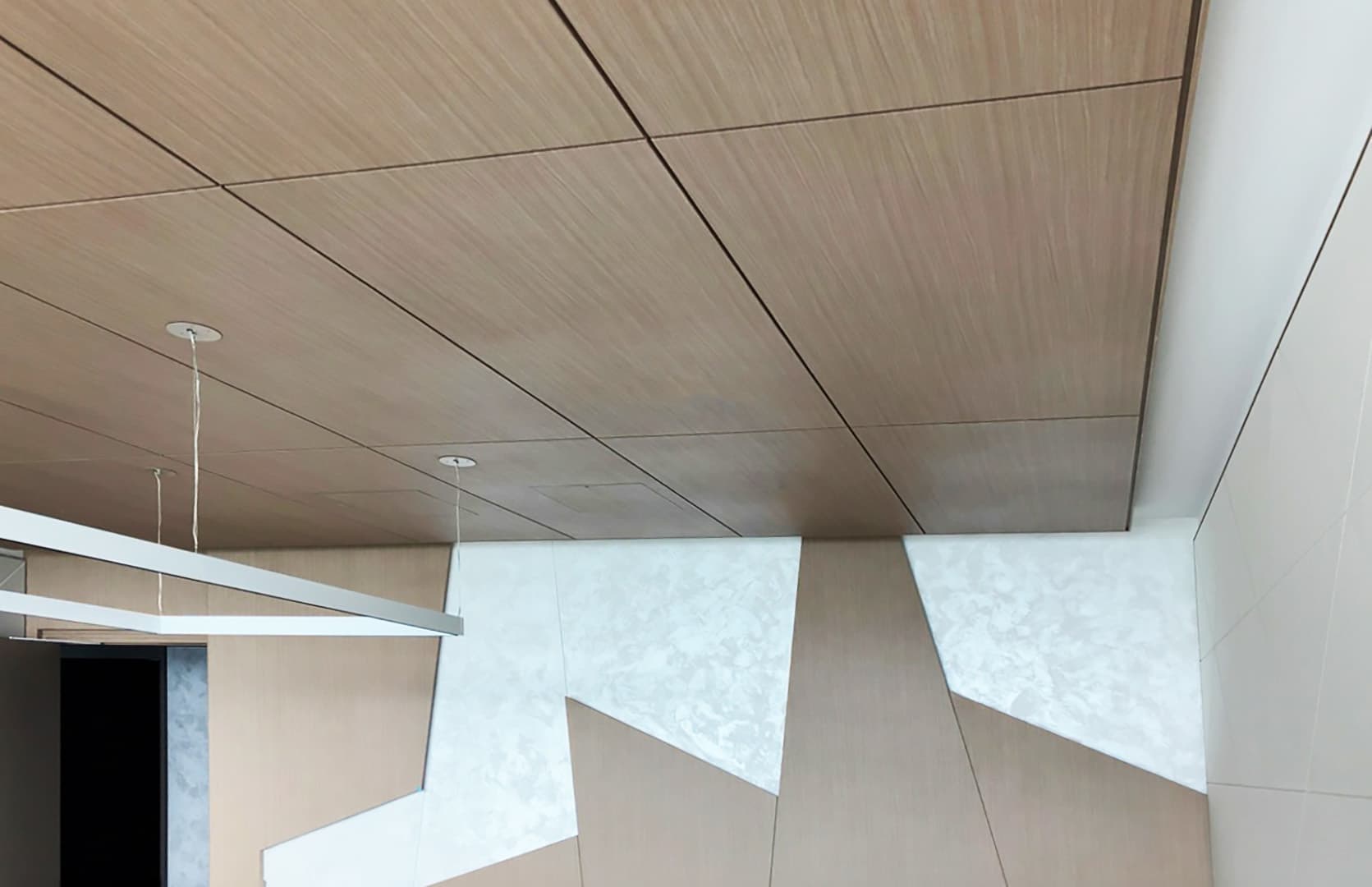

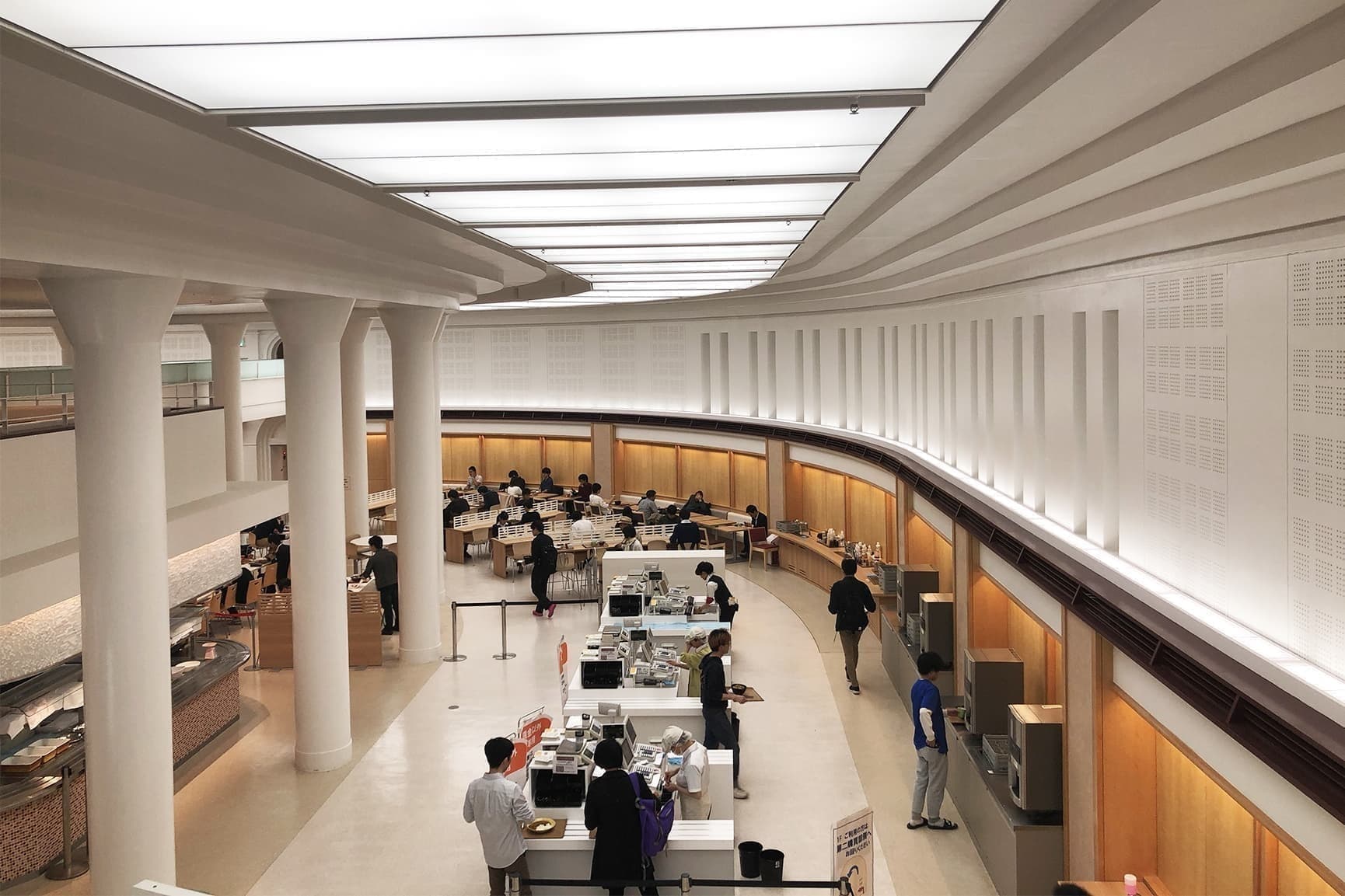

東京大学本郷キャンパス

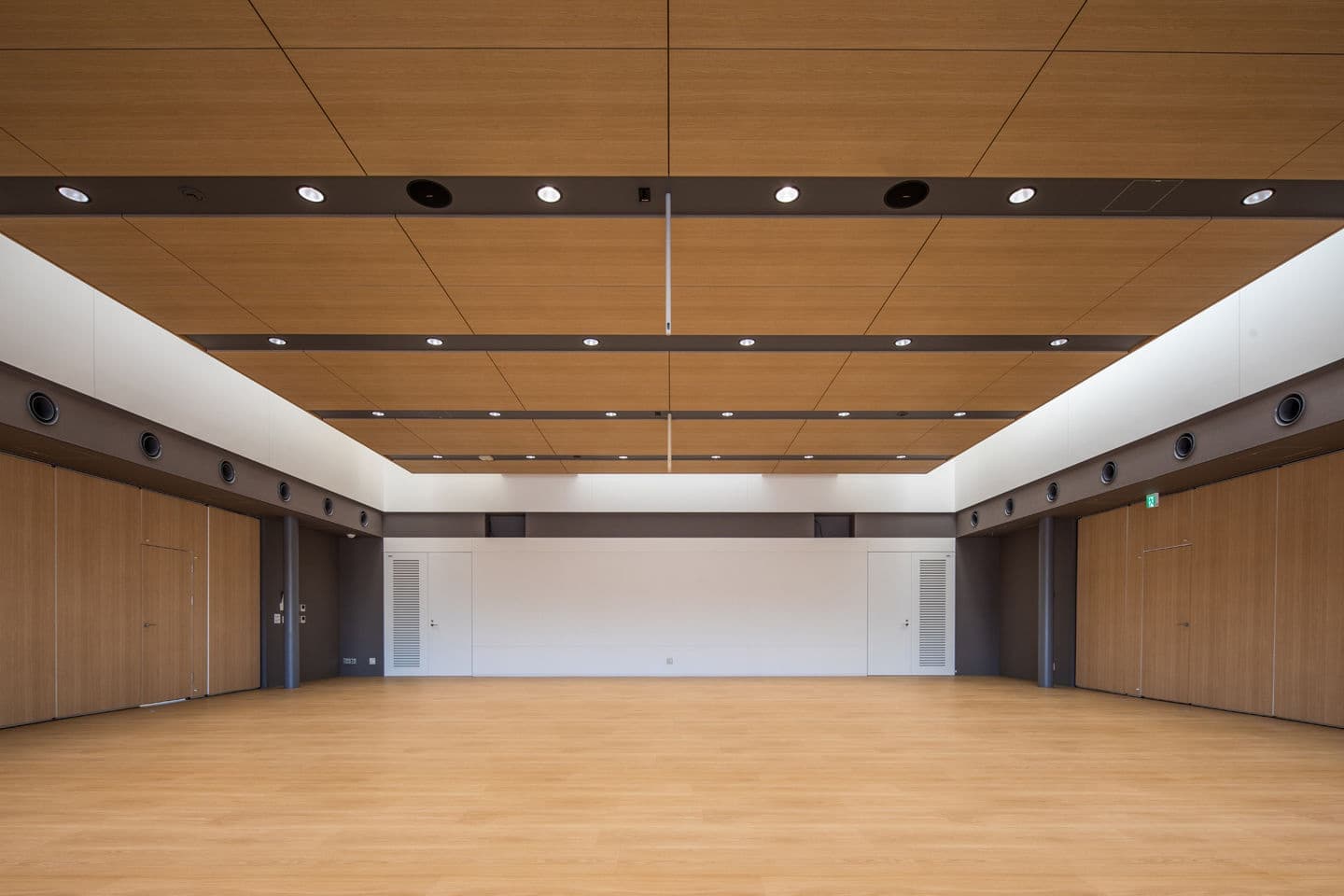

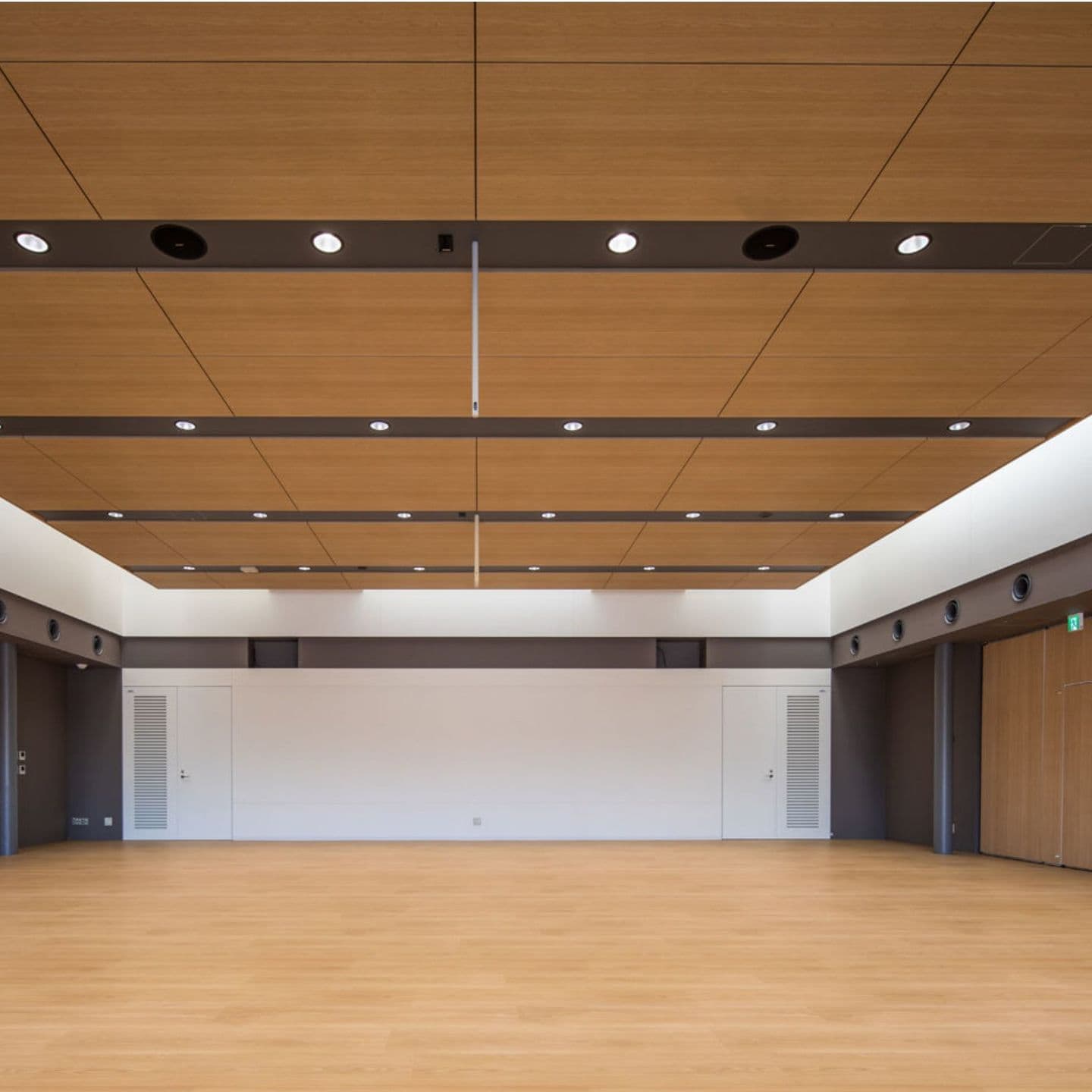

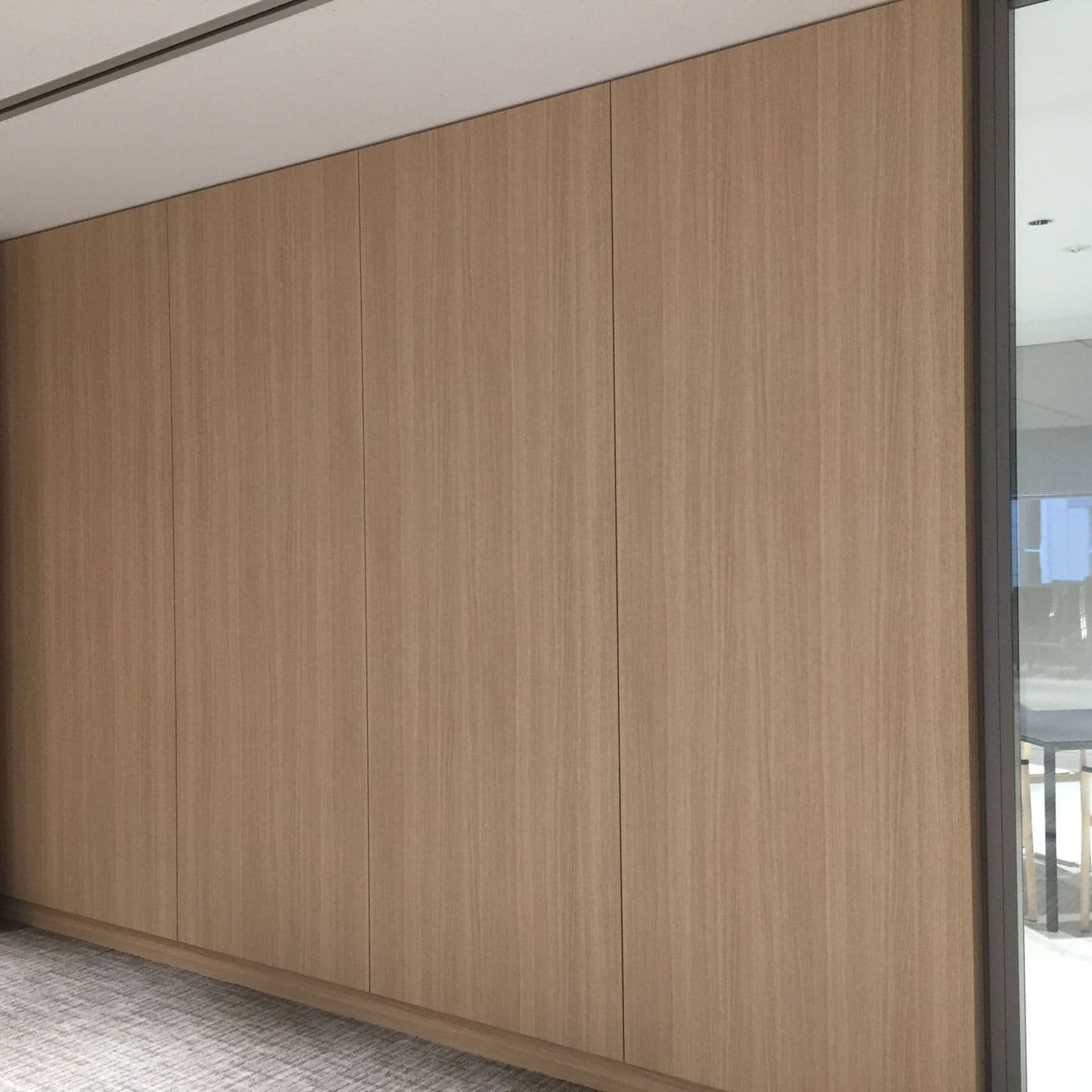

某オフィス会議室

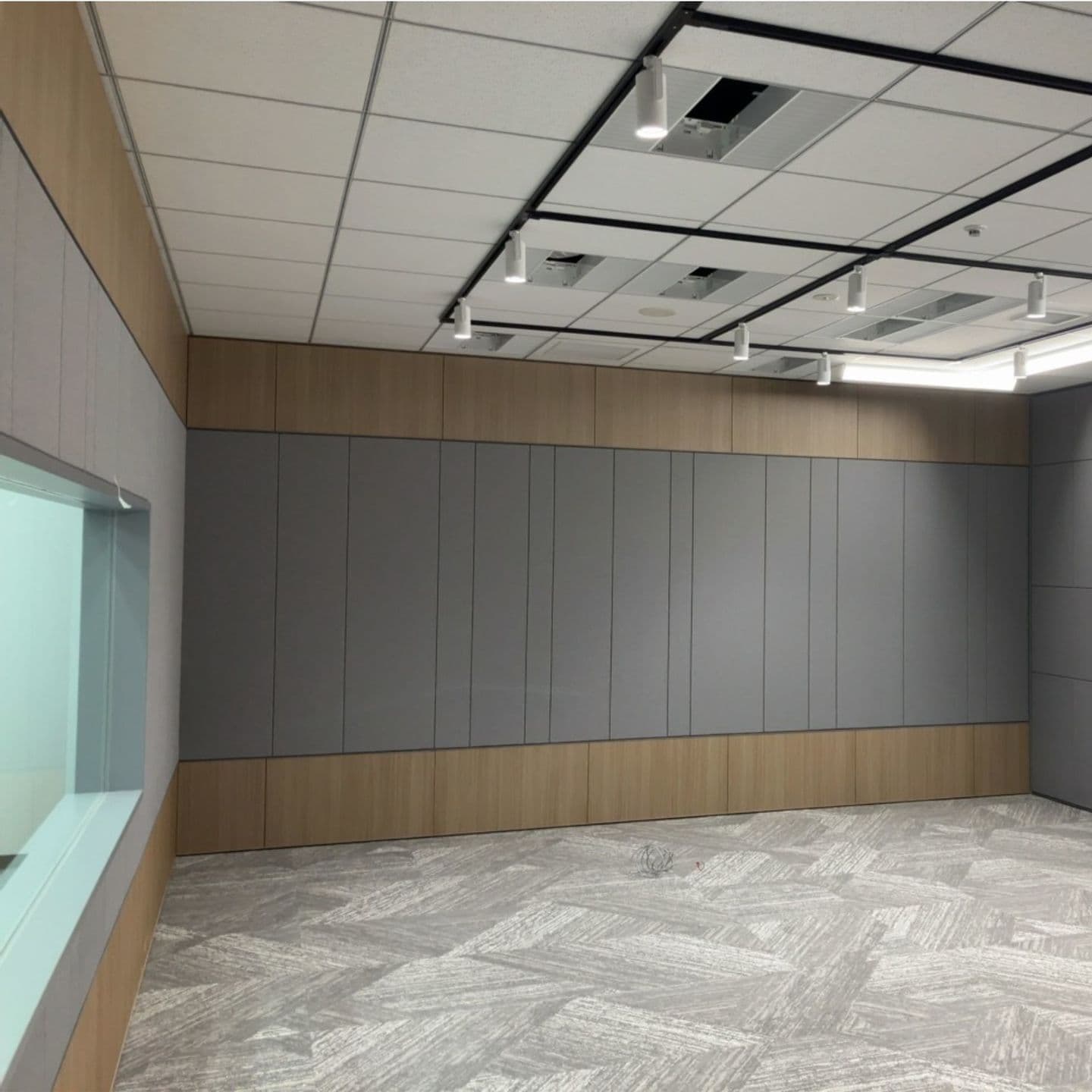

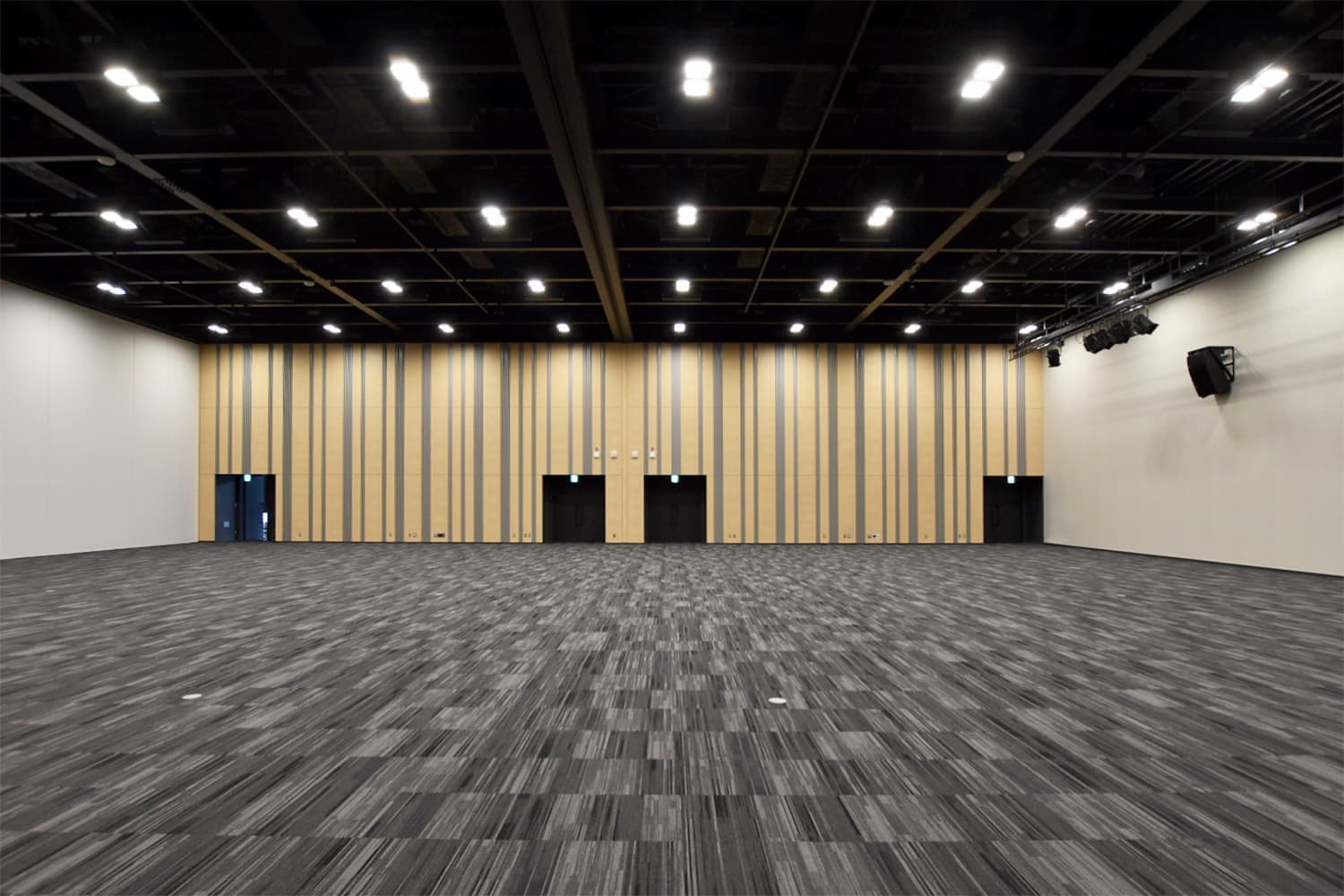

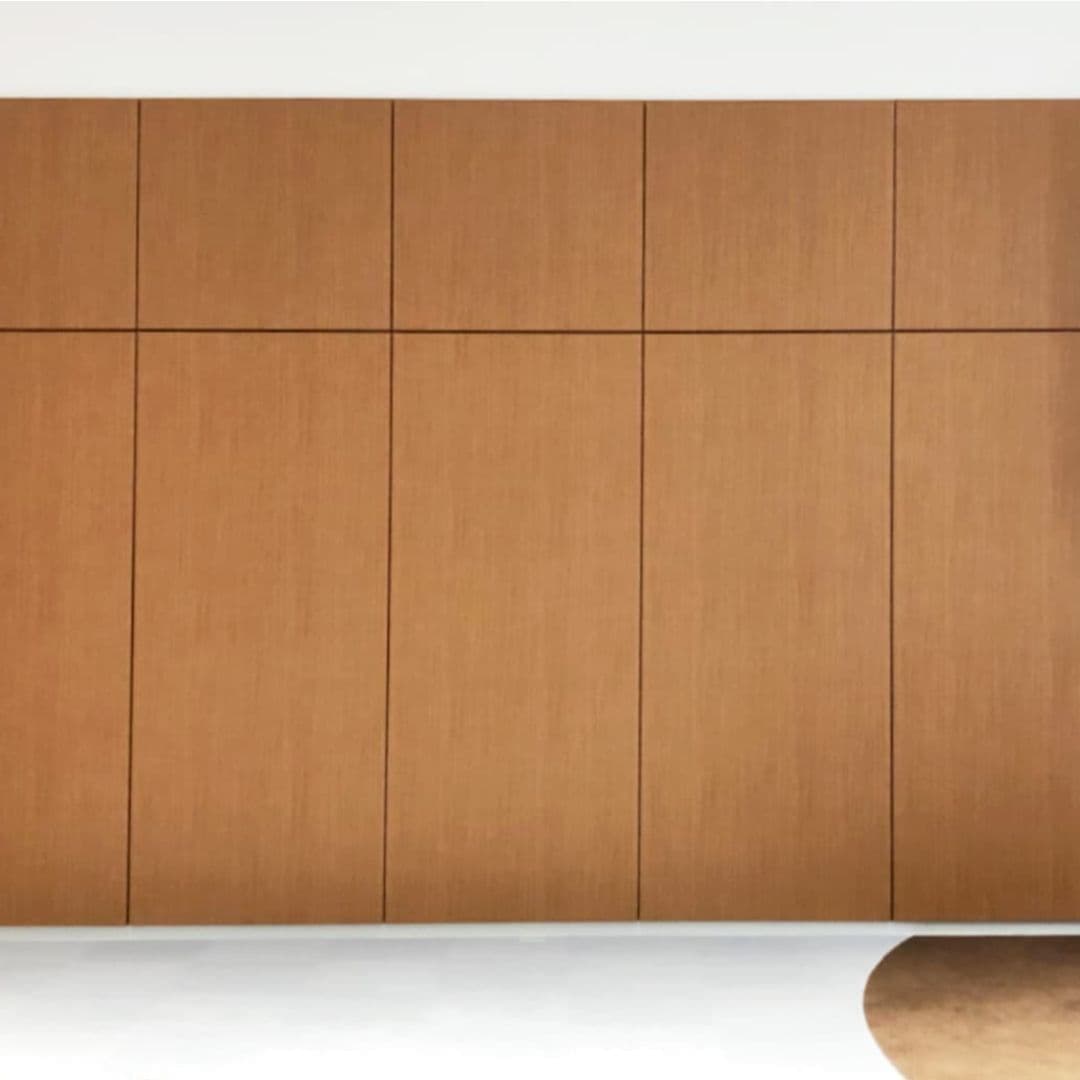

某オフィス会議室

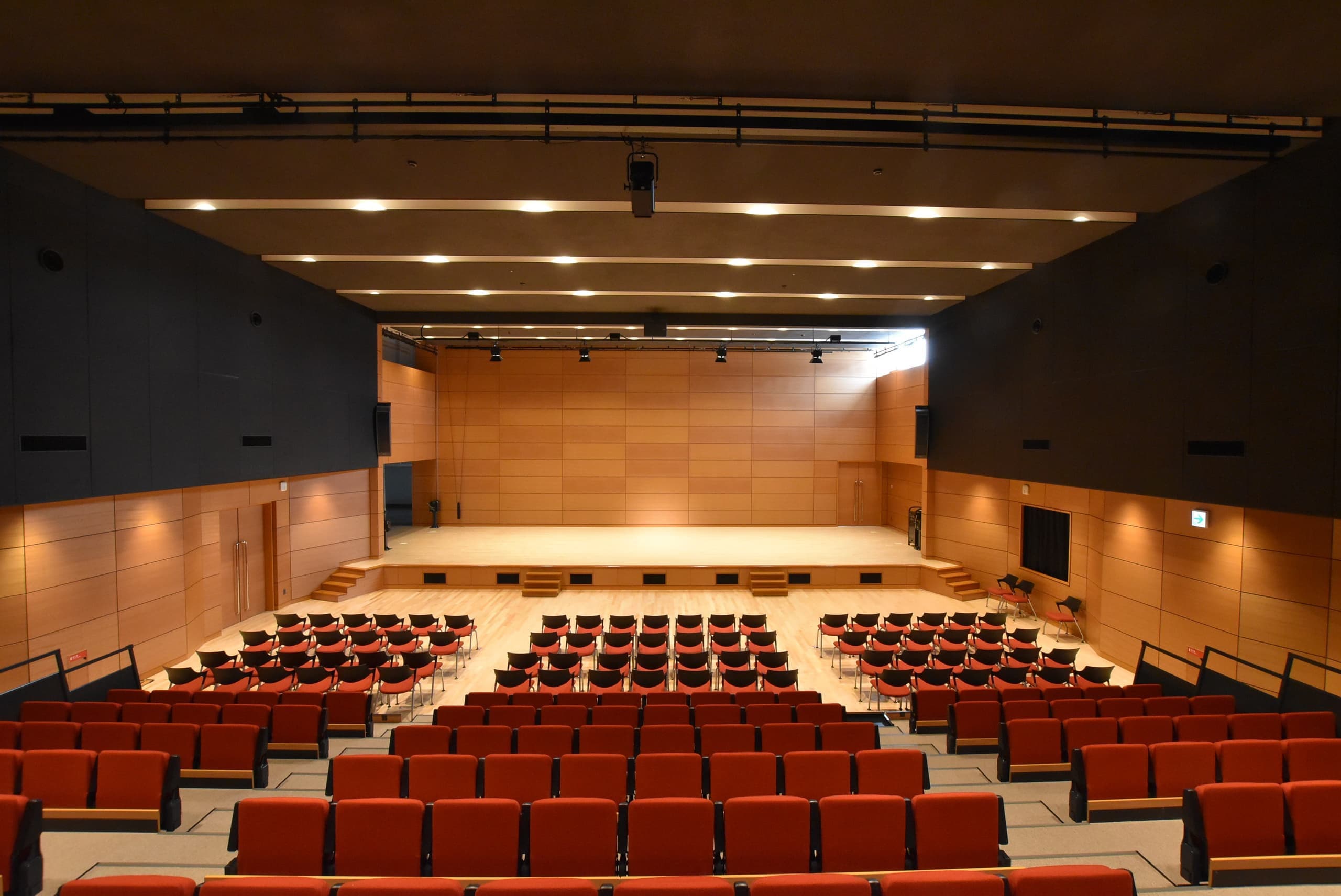

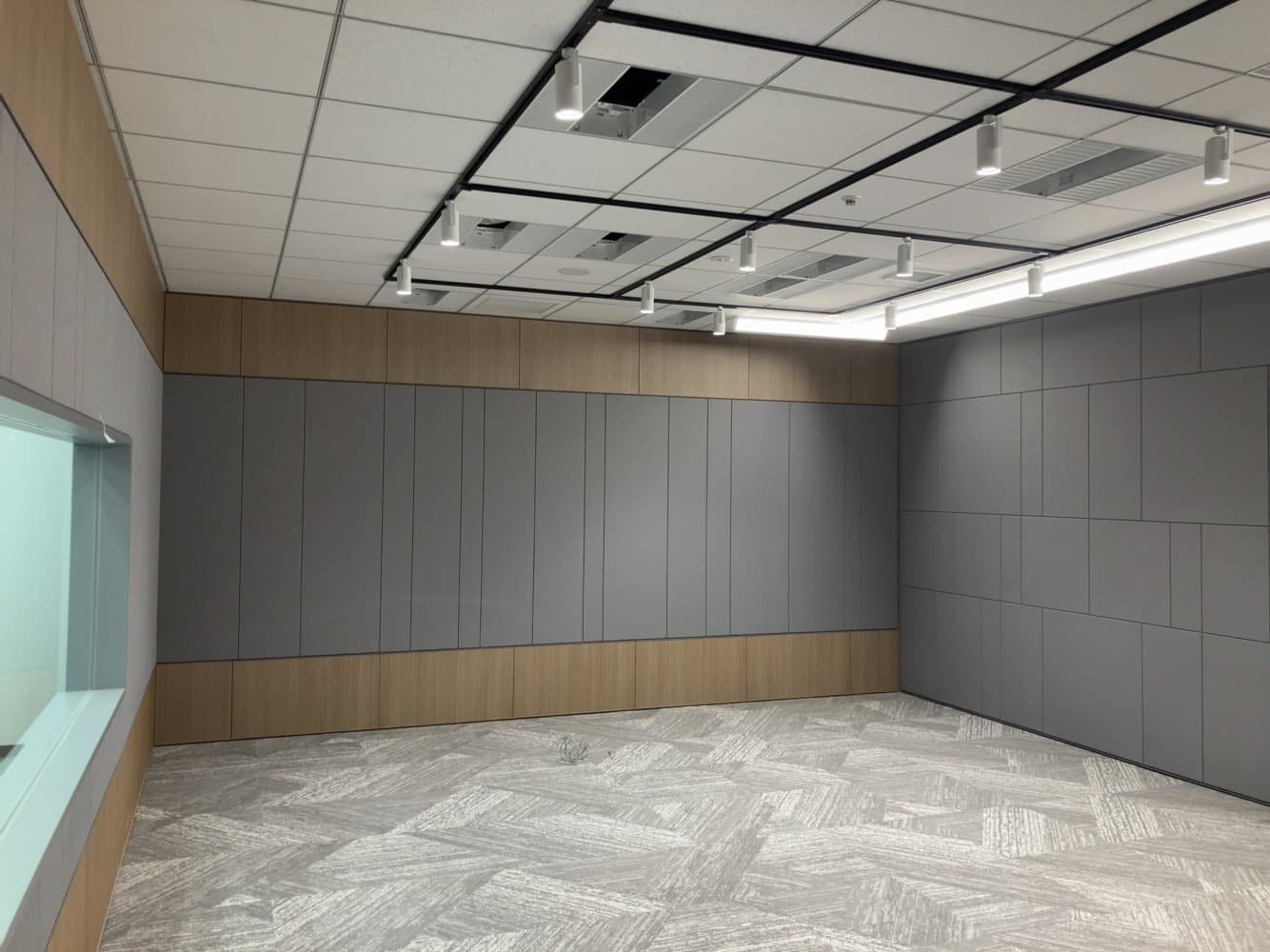

虹のみちコンサートホール

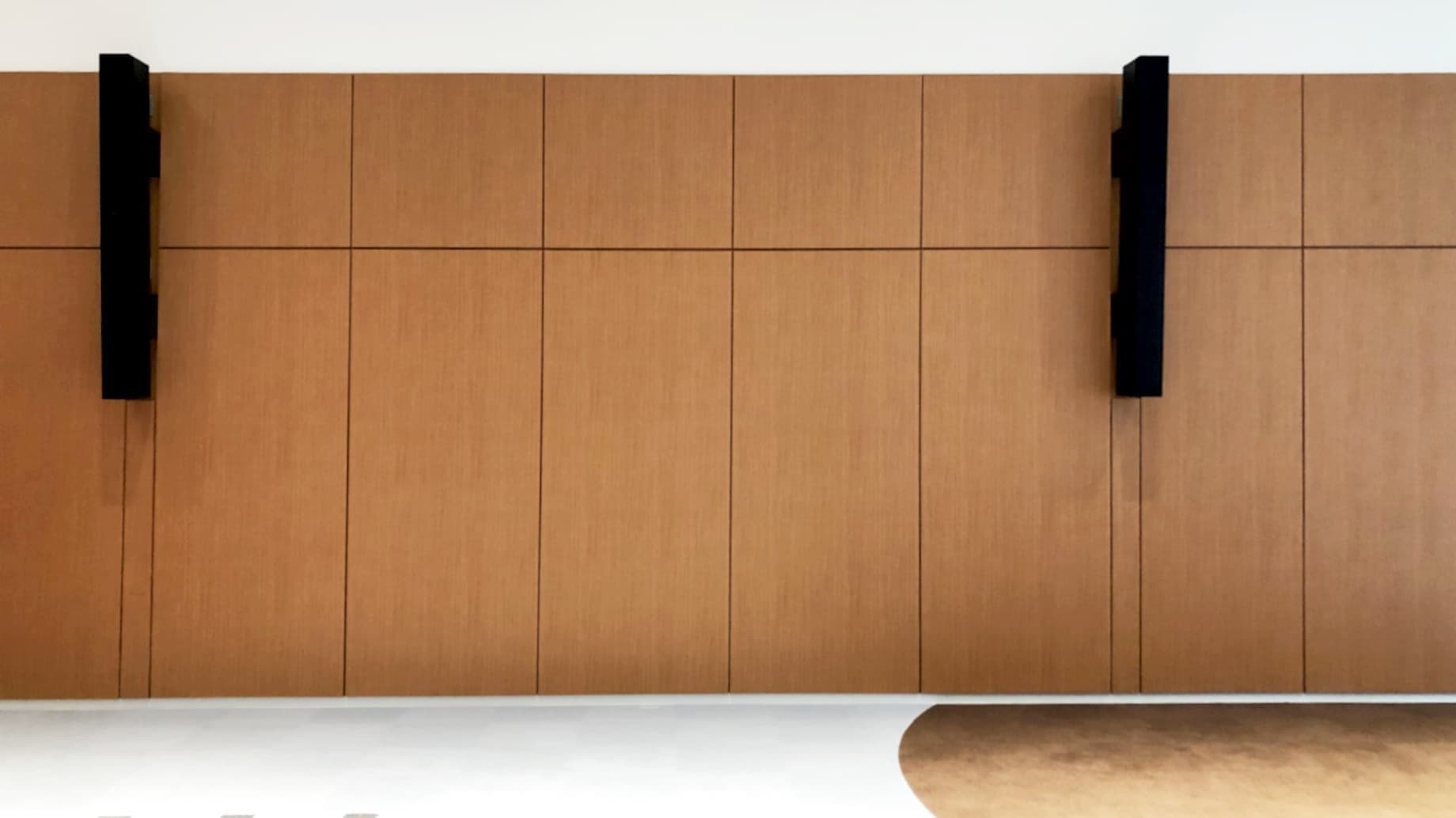

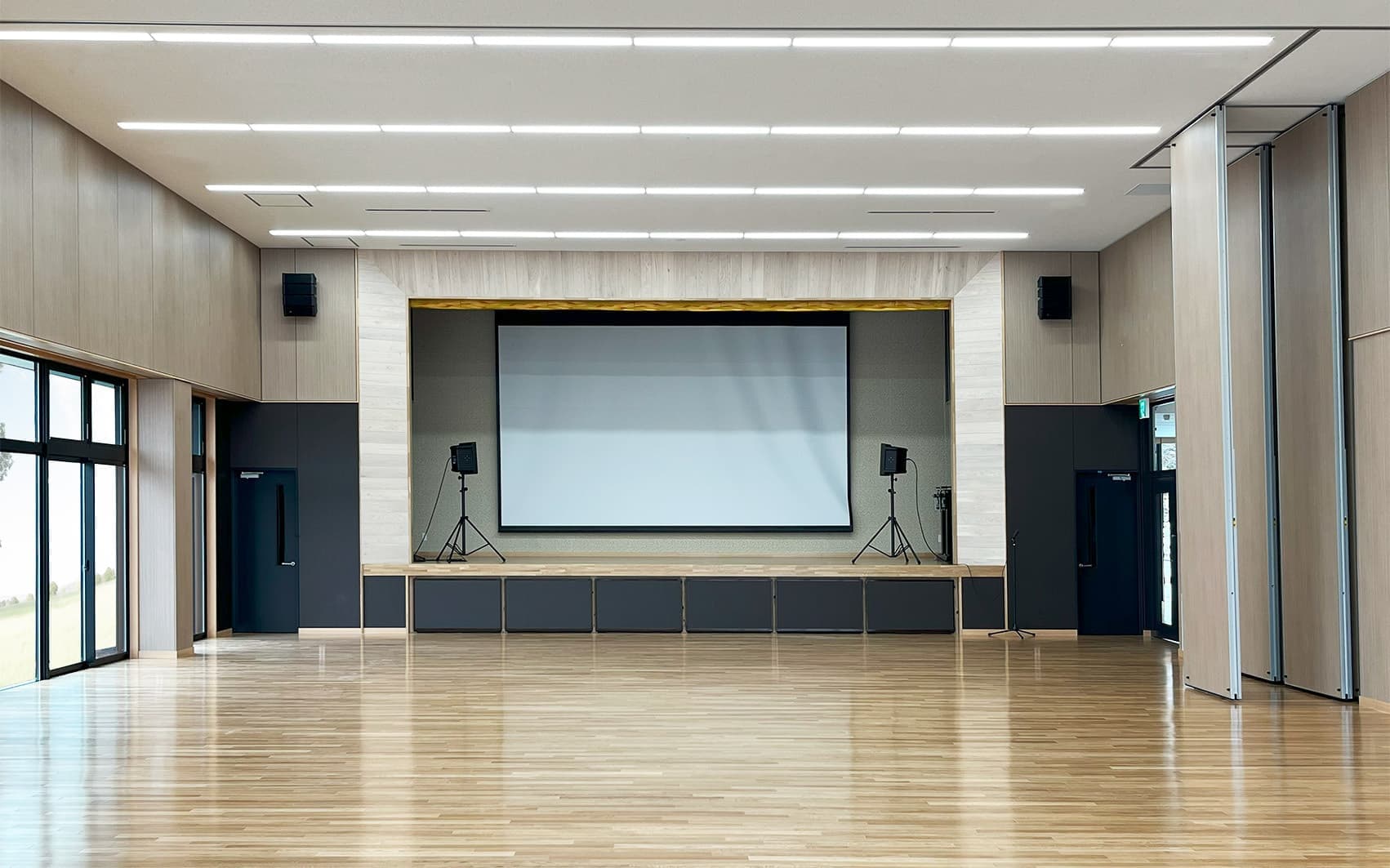

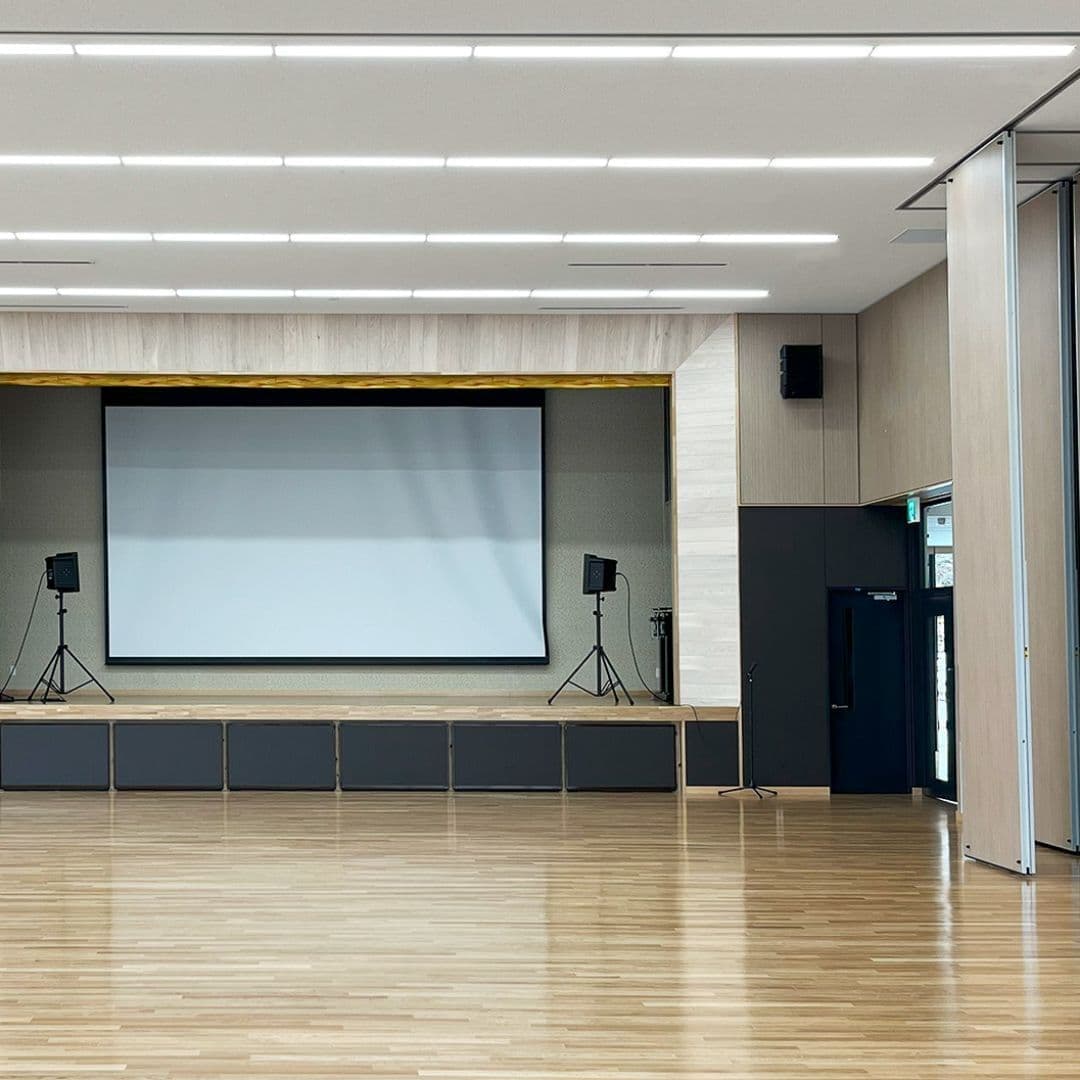

平田村中央公民館

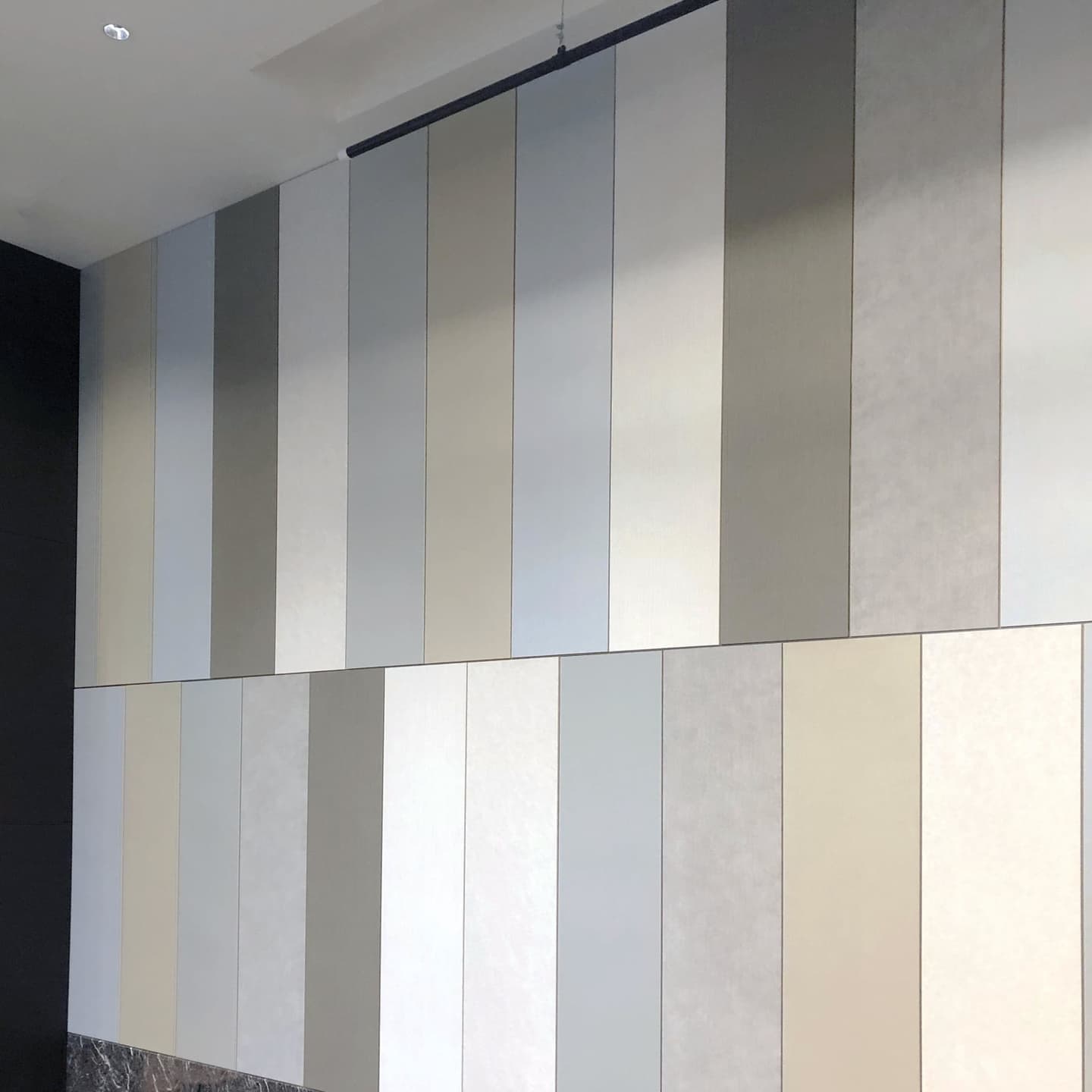

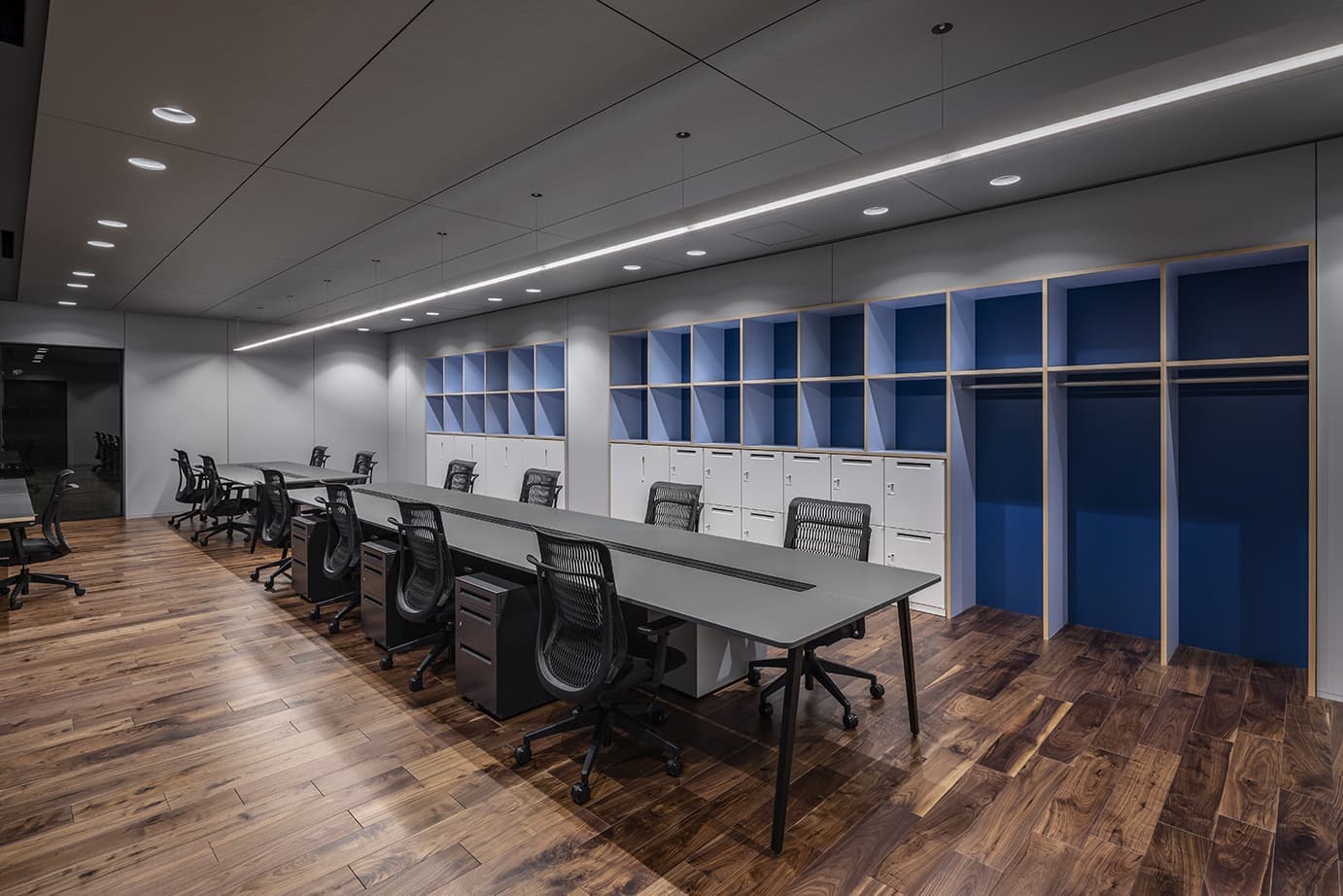

某オフィス執務エリア

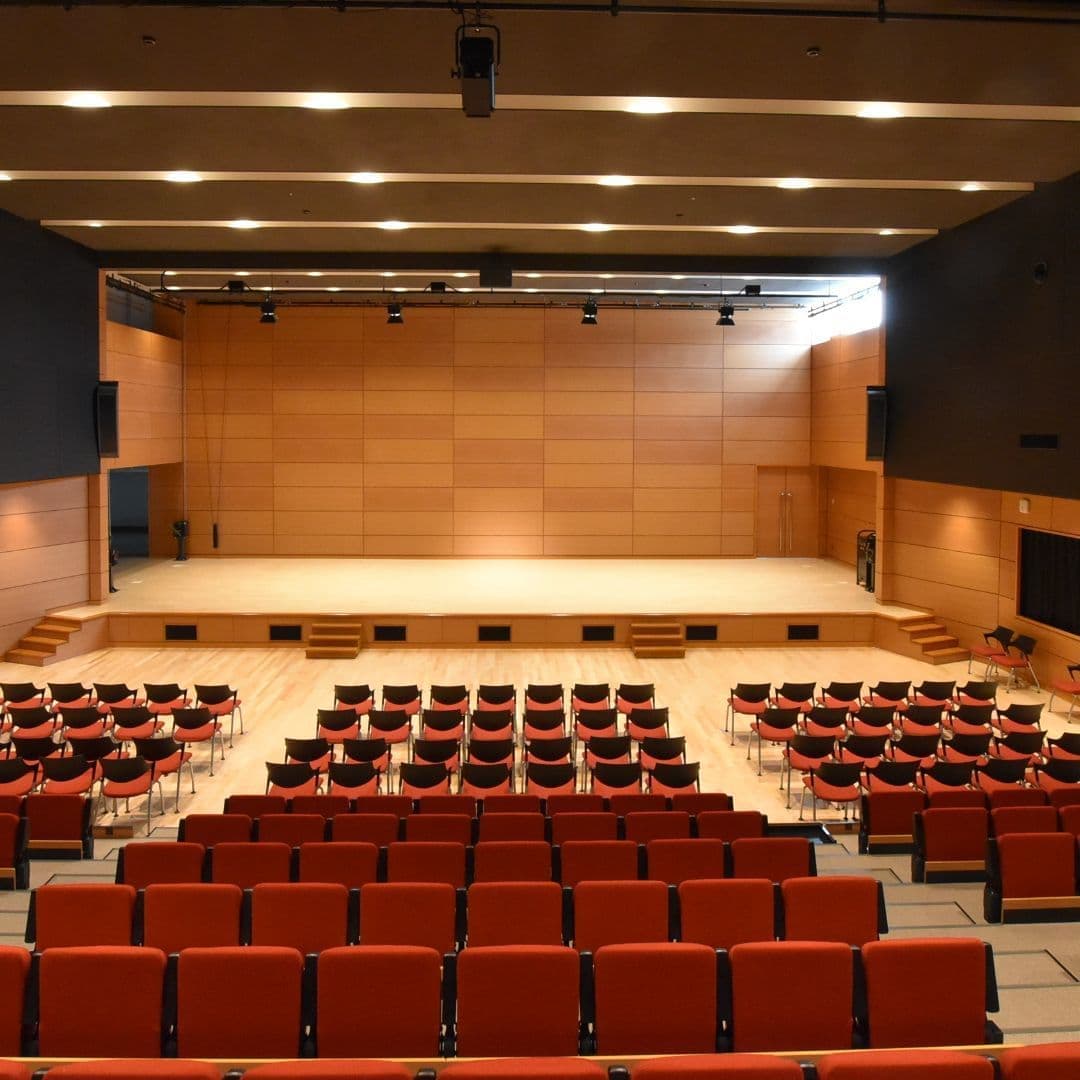

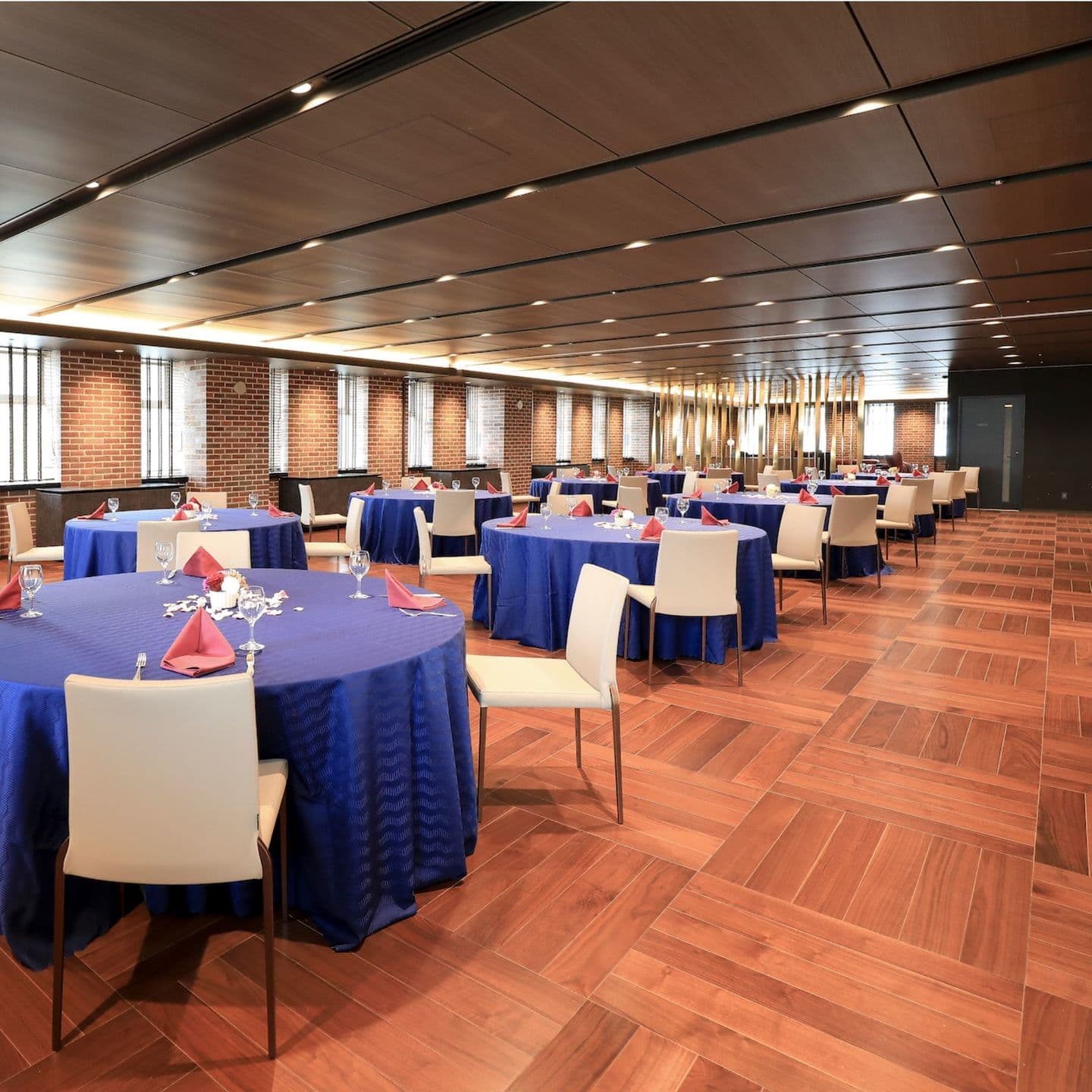

某オフィスホール
