パネルの基本構成
化粧塩ビシートとアルミ板を有孔加工し、背後にグラスウールを配置したパネルです。壁面や天井に捨て貼りした面に接着工法による施工を基本としています。
スパンドレル
Design panel
設置工法
ビス止め/勘合ビス止め
不燃認定番号
NM-4167
性能及び機能
吸音性能
スパンドレル勘合
受注オーダー
比重
約4.0kg/㎡～

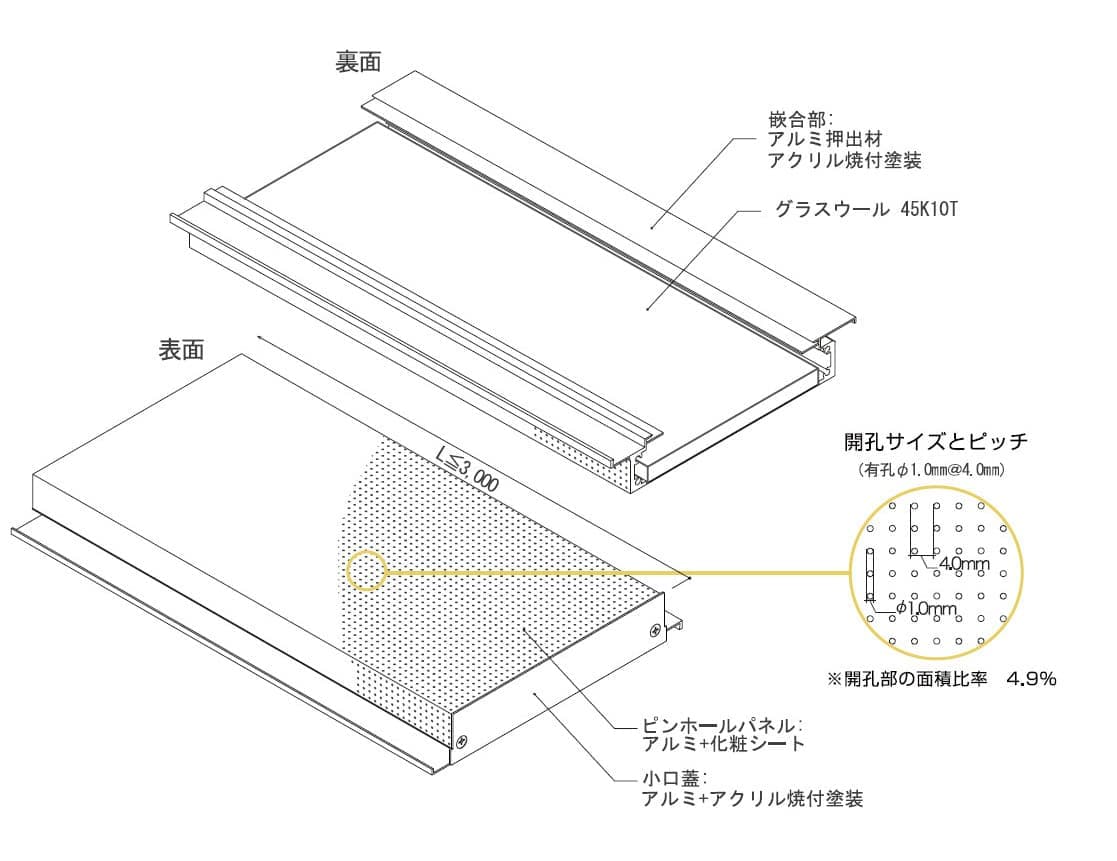

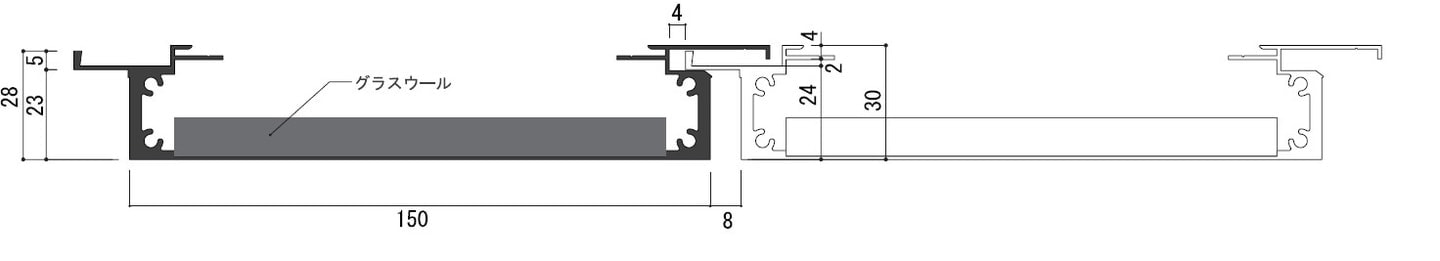

仕様
アルミｔ0.6㎜にグラスウール敷込
1.0φ/＠4.0㎜/有孔開口率4.9％
t=28㎜
パネル最大サイズ
柄方向：3,000mm
横方向：150mm
グラスウール
45kg/㎥ ｔ=10㎜
表面材
化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」
吸音性能
背後空気層300㎜
最大値：1.09（1,250Hz)

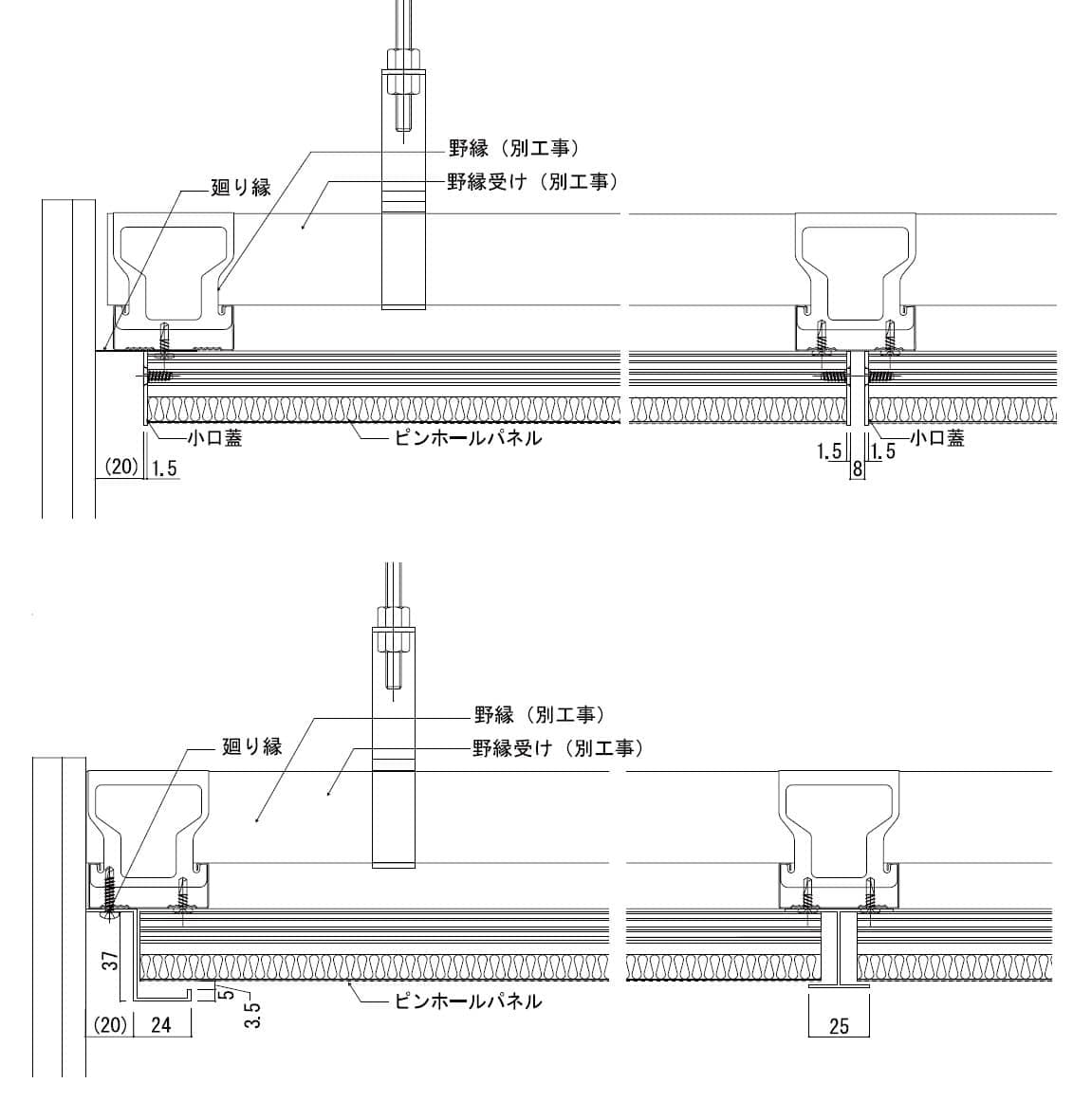

設置下地材
野縁材
残響室法吸音率
試験方法はJIS A 1490に従い、残響室法を使用して吸音率を測定します。
この方法では、残響時間を計測し、それを元に吸音率を算出します。
吸音率の値が1を超えることがあります。
試験成績の結果は商品（材料、部品、製品など）全体の性能や機能を保証するものではありません。

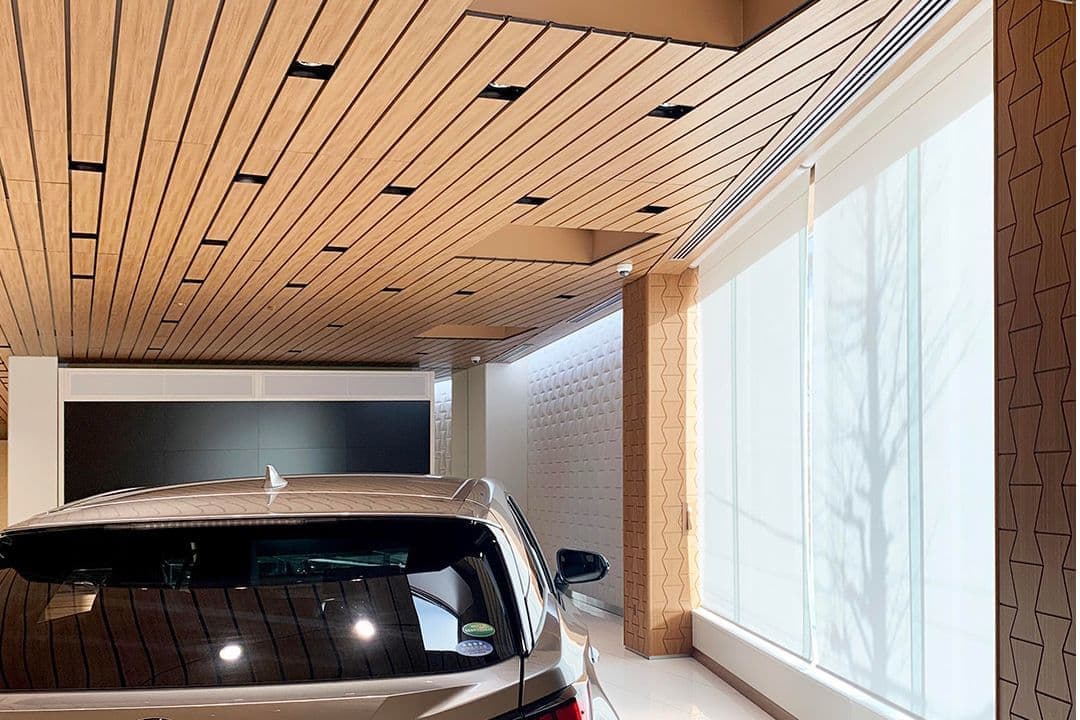

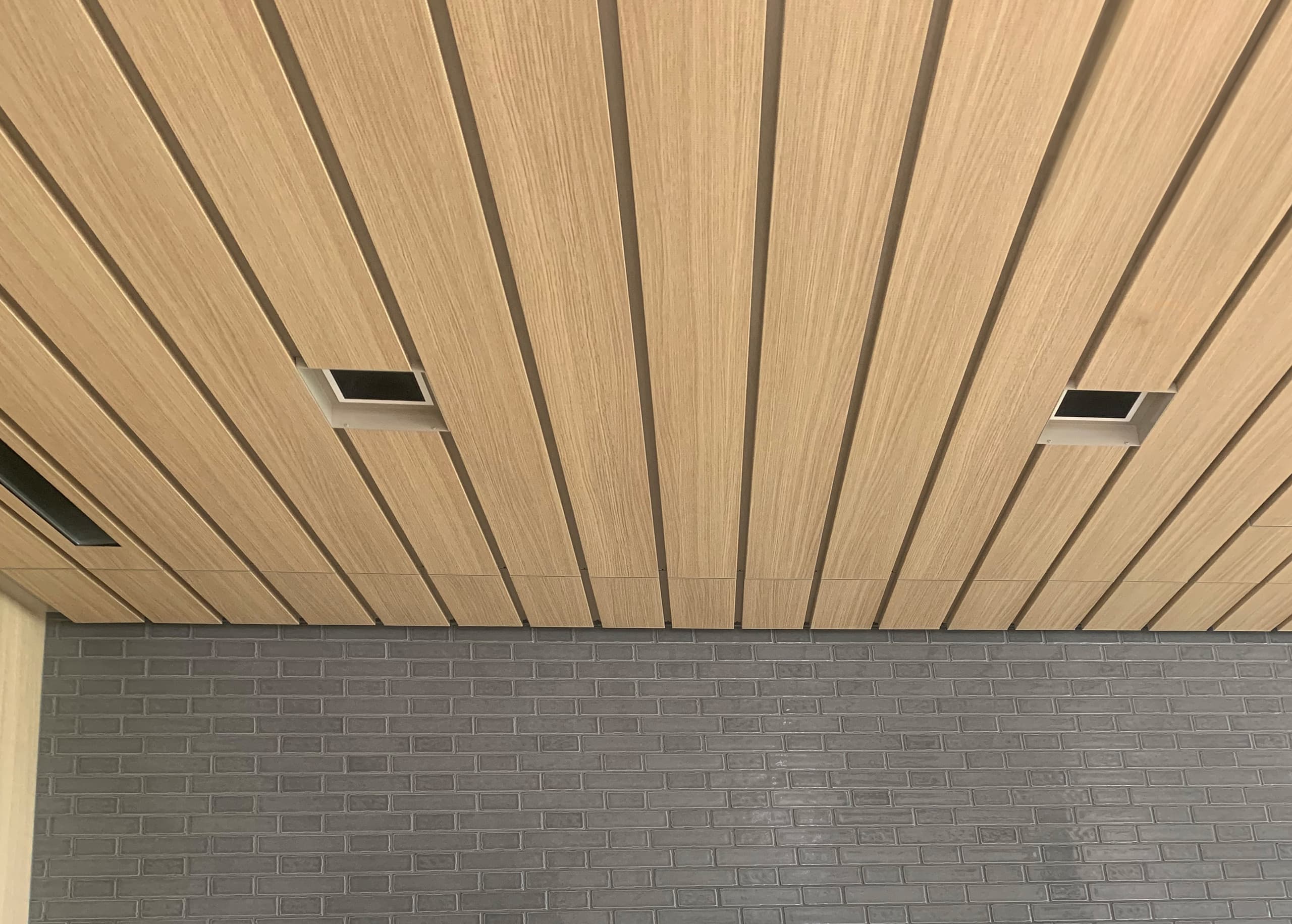

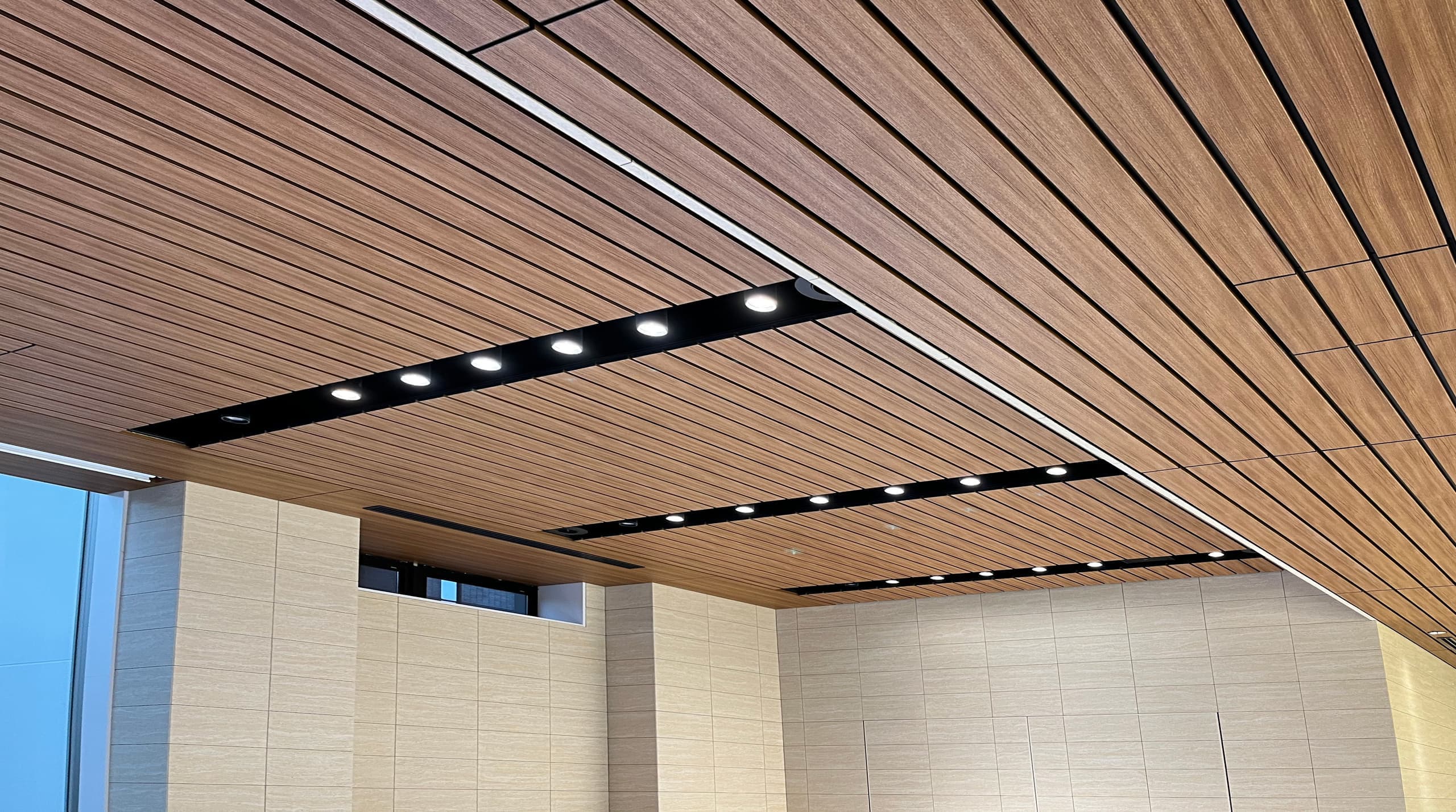

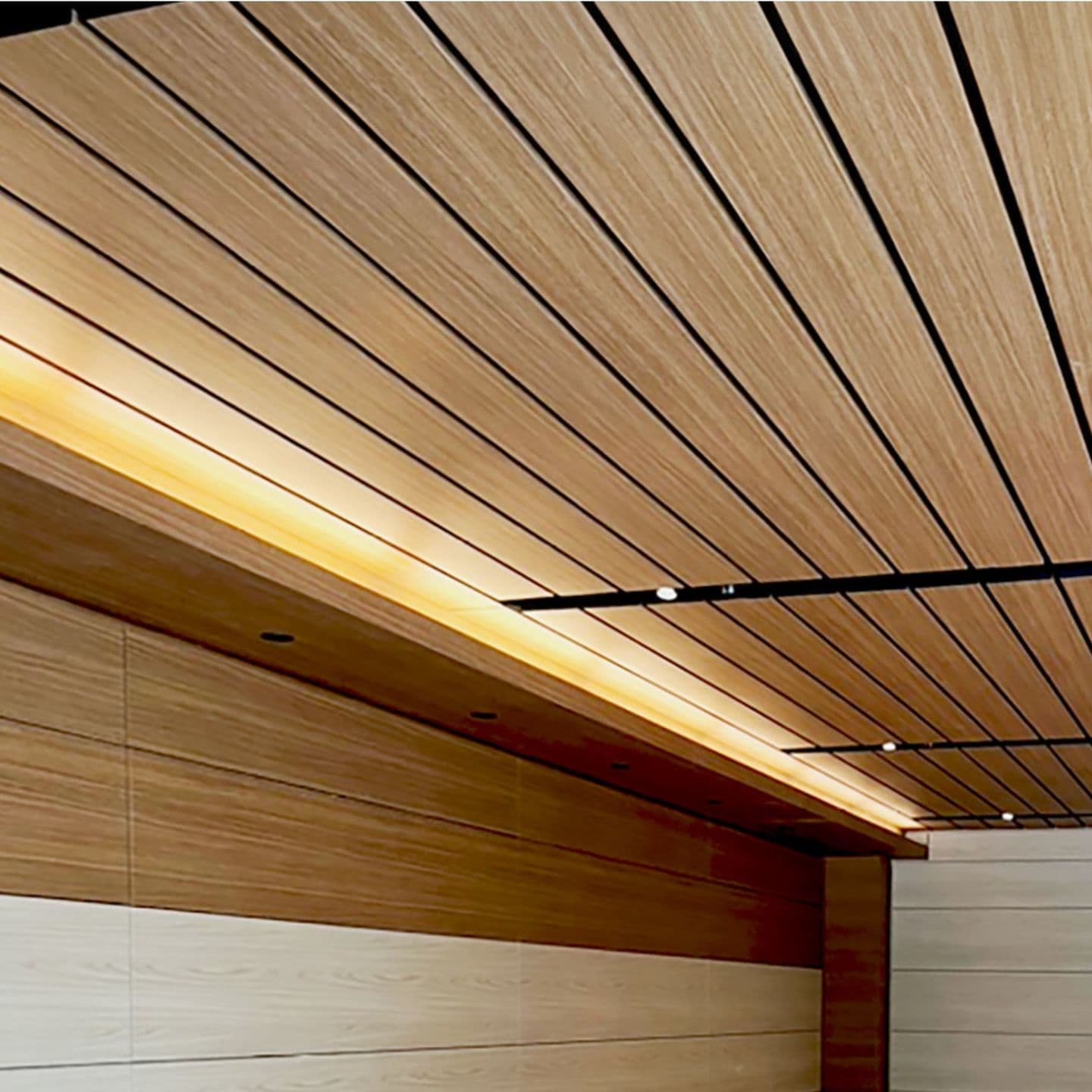

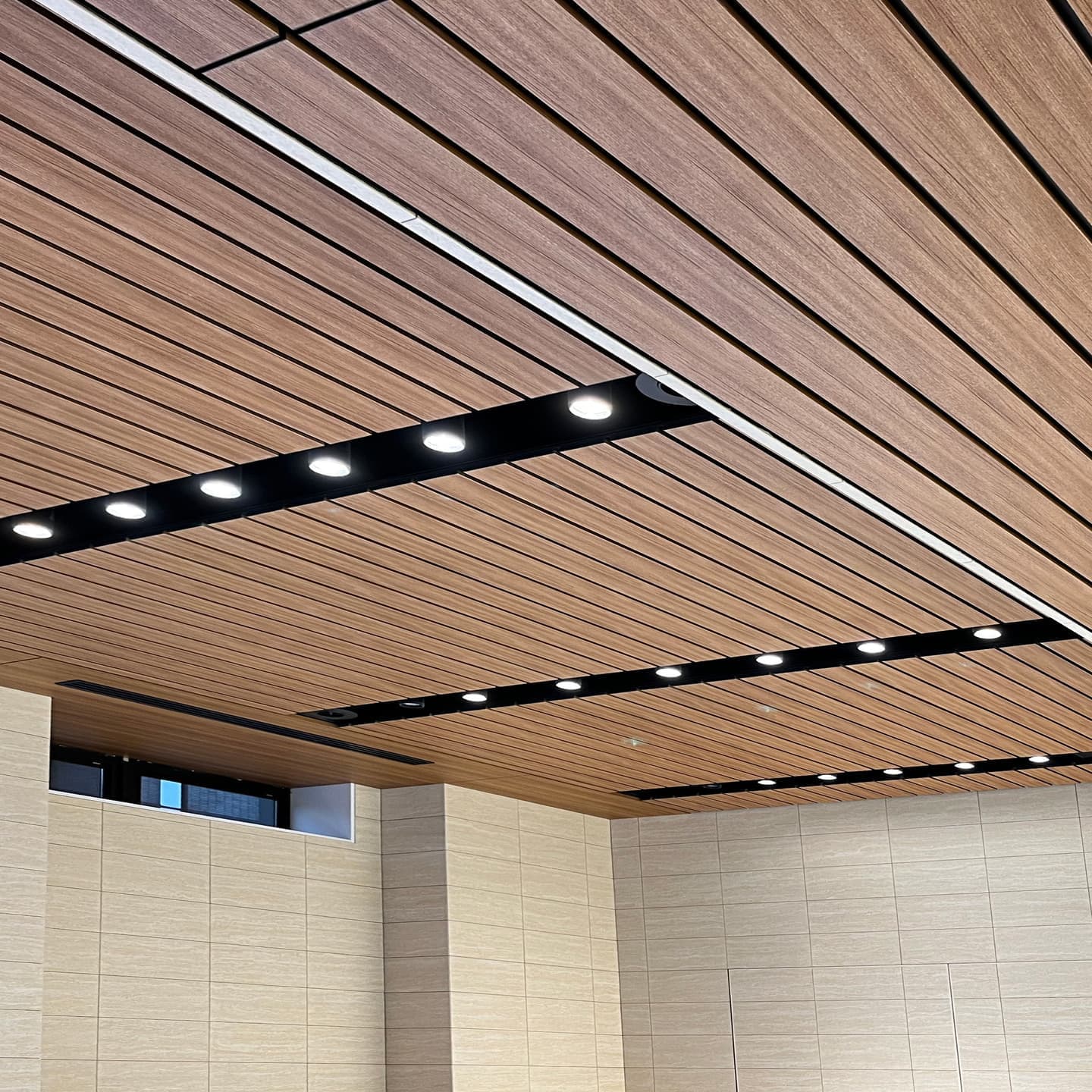

主な施工事例
大阪府某大学
某オフィスラウンジ
某ショールーム
