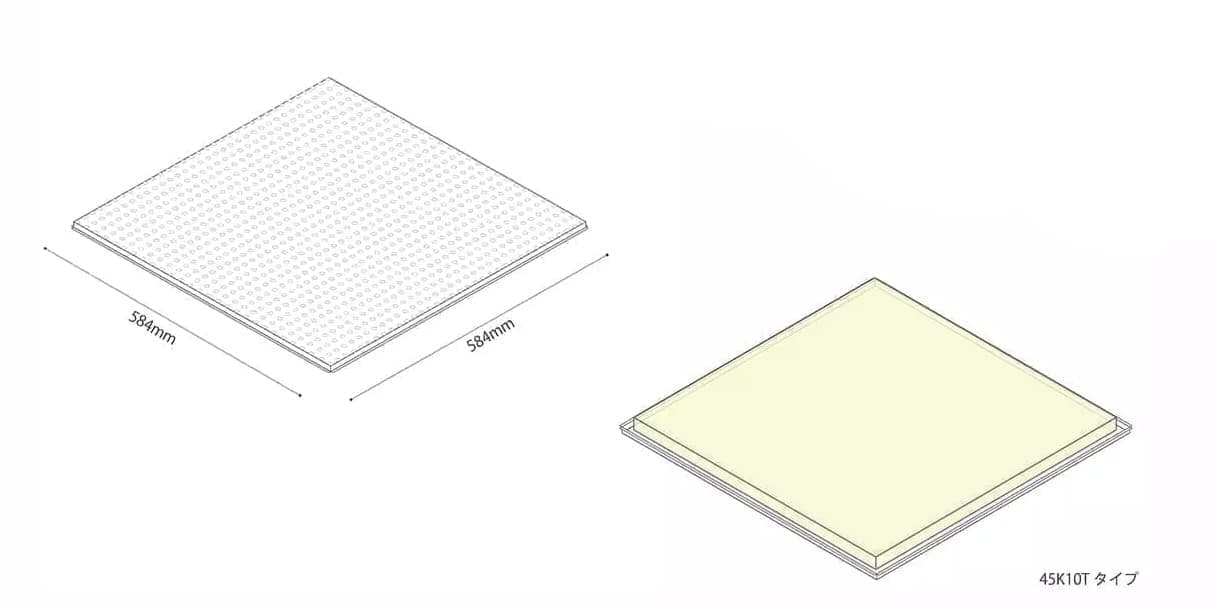

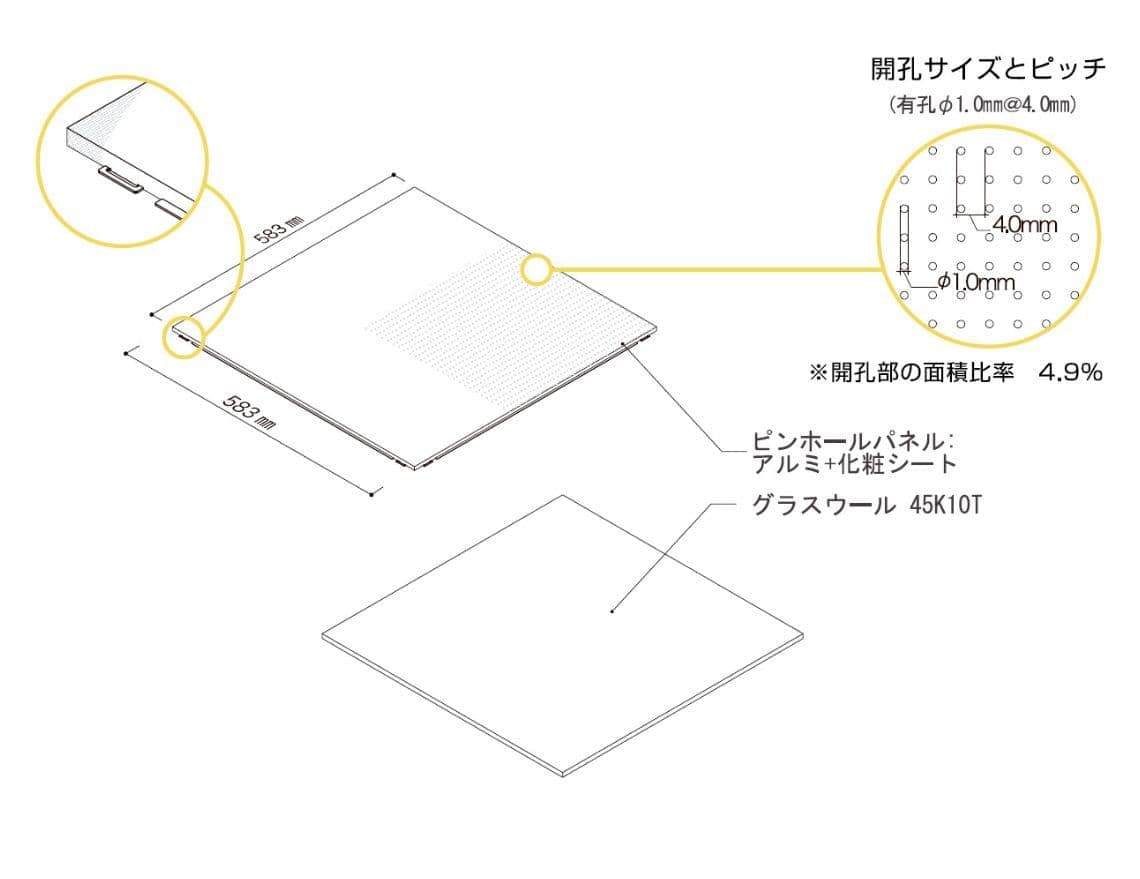

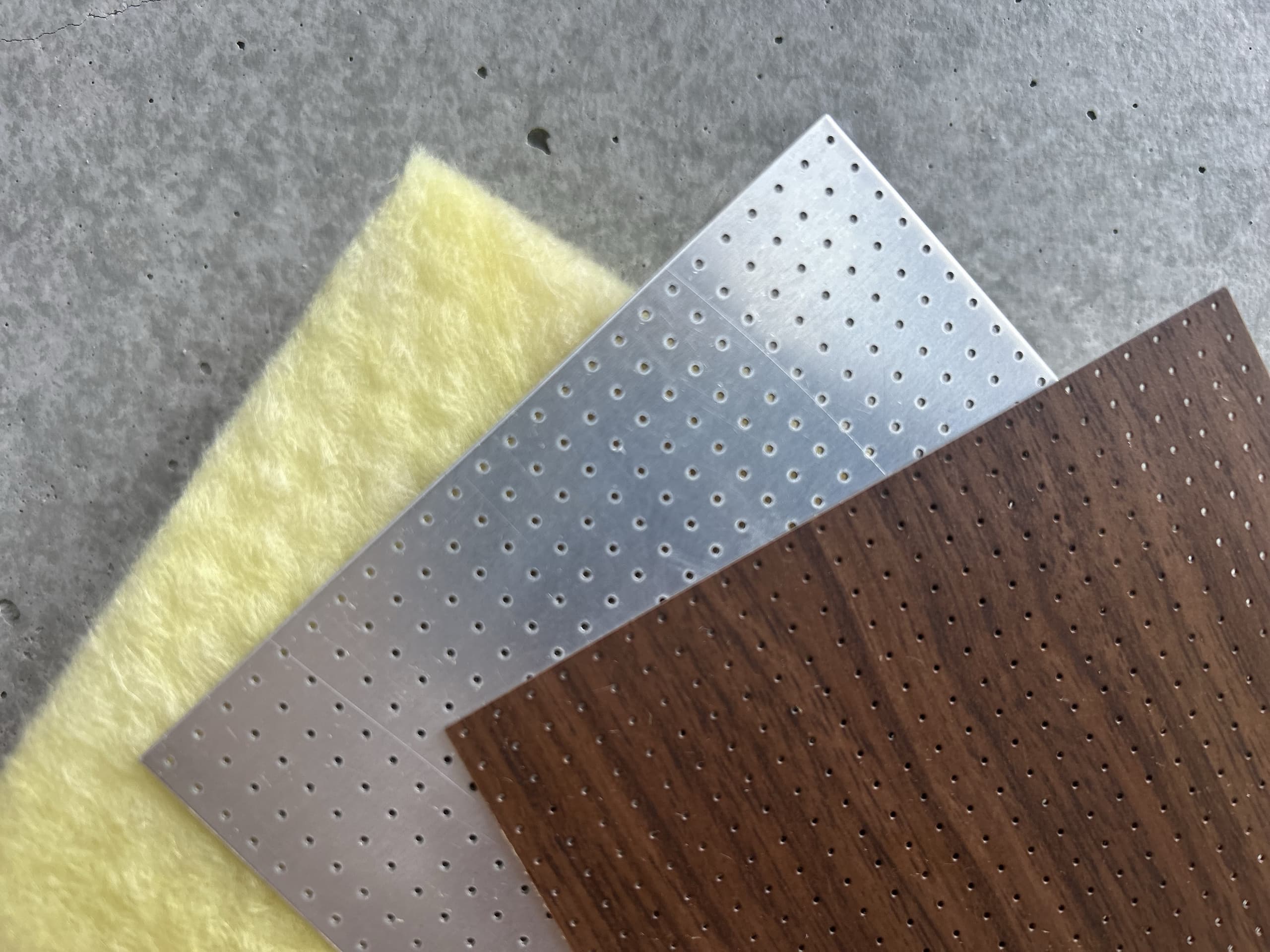

パネルの基本構成
化粧塩ビシートとアルミ板を有孔加工し
グラスウールを背面に配置しています。
システム天井
System Panel
設置工法
システム天井 置き式
不燃認定番号
NM-4167
塩化ビニル樹脂系フィルム穴あきアルミ合板板張
性能及び機能
吸音性能
グリッドシステム天井用（推奨フレームメーカー：パナソニック製）
受注オーダー
比重
約4.0kg/㎡～

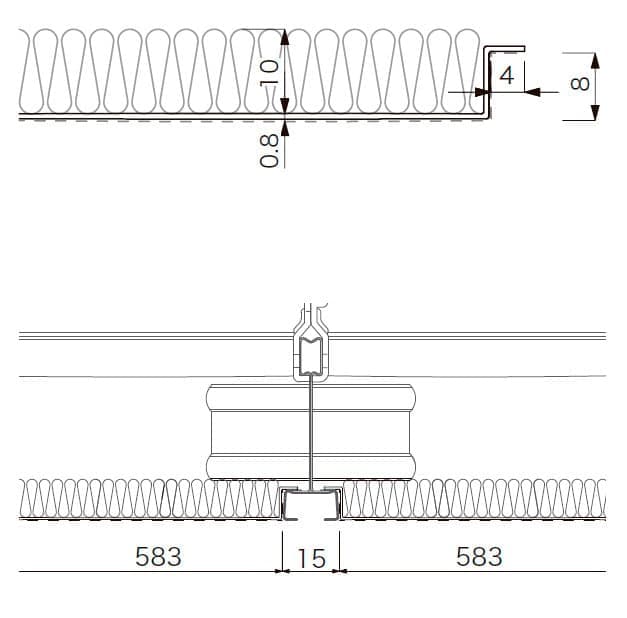

仕様
アルミｔ0.6㎜にグラスウール敷込
1.0φ/＠4.0㎜/有孔開口率4.9％
パネルサイズ
583㎜×583㎜×t12㎜
グラスウール
45kg/㎥ ｔ=10㎜
表面材
化粧シート貼
タキロンマテックス株式会社「ベルビアン/belbien」
吸音性能
背後空気層300㎜
最大値：1.09（1,250Hz)
設置材
グリッドシステム

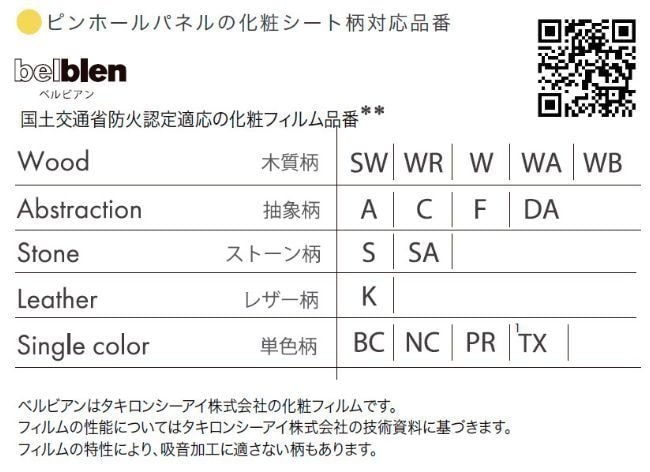

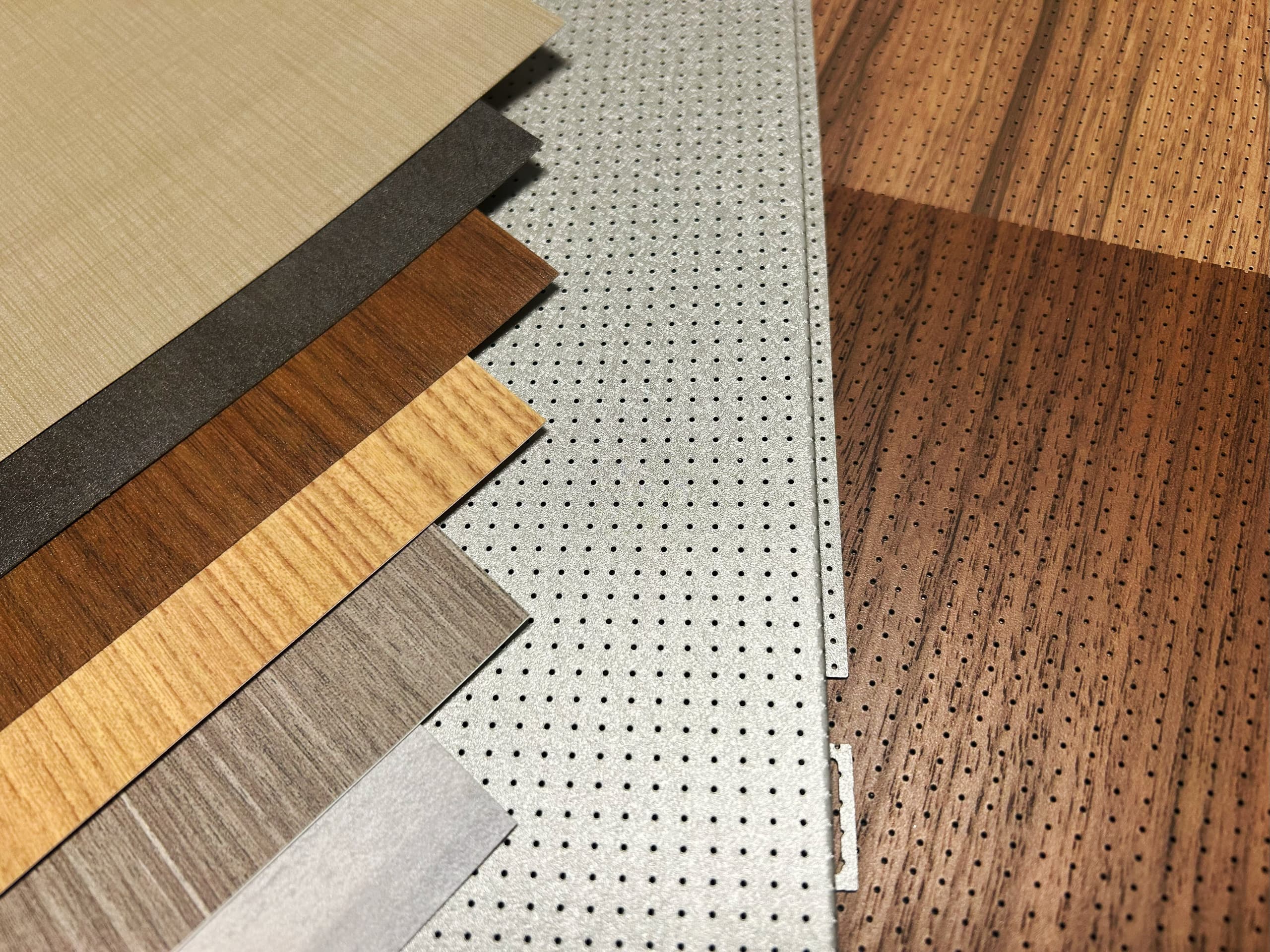

特注対応可能な400 種以上の柄展開
豊富なデザインバリエーション（400 種以上）をラインアップ。
小ロット※でのオリジナル柄対応にも柔軟に対応します
※ロット数については、担当営業までお問い合わせください

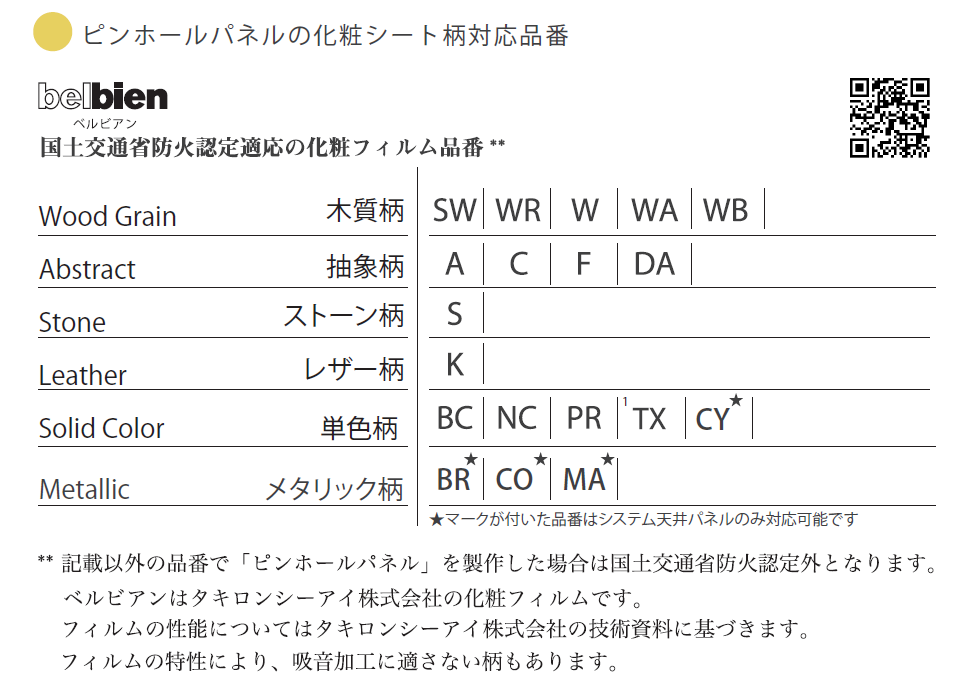

TX-***」の対応除外品
TX-043/TX-044/TX-045
TX-050/TX-051/TX-052/TX-053/TX-054/TX-055
TX-060/TX-061/TX-062/TX-063/TX-064/TX-065
TX-070/TX-071/TX-072

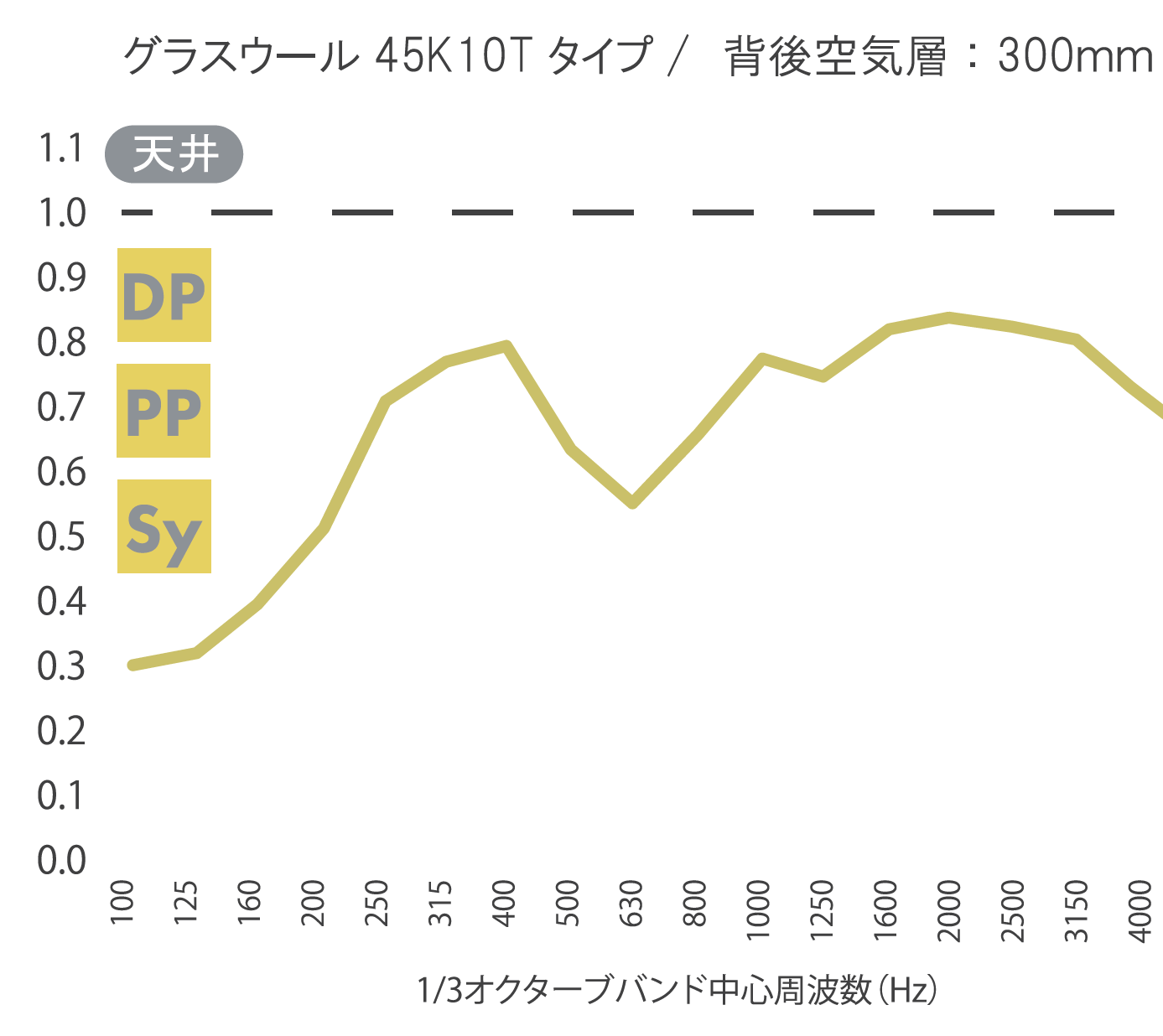

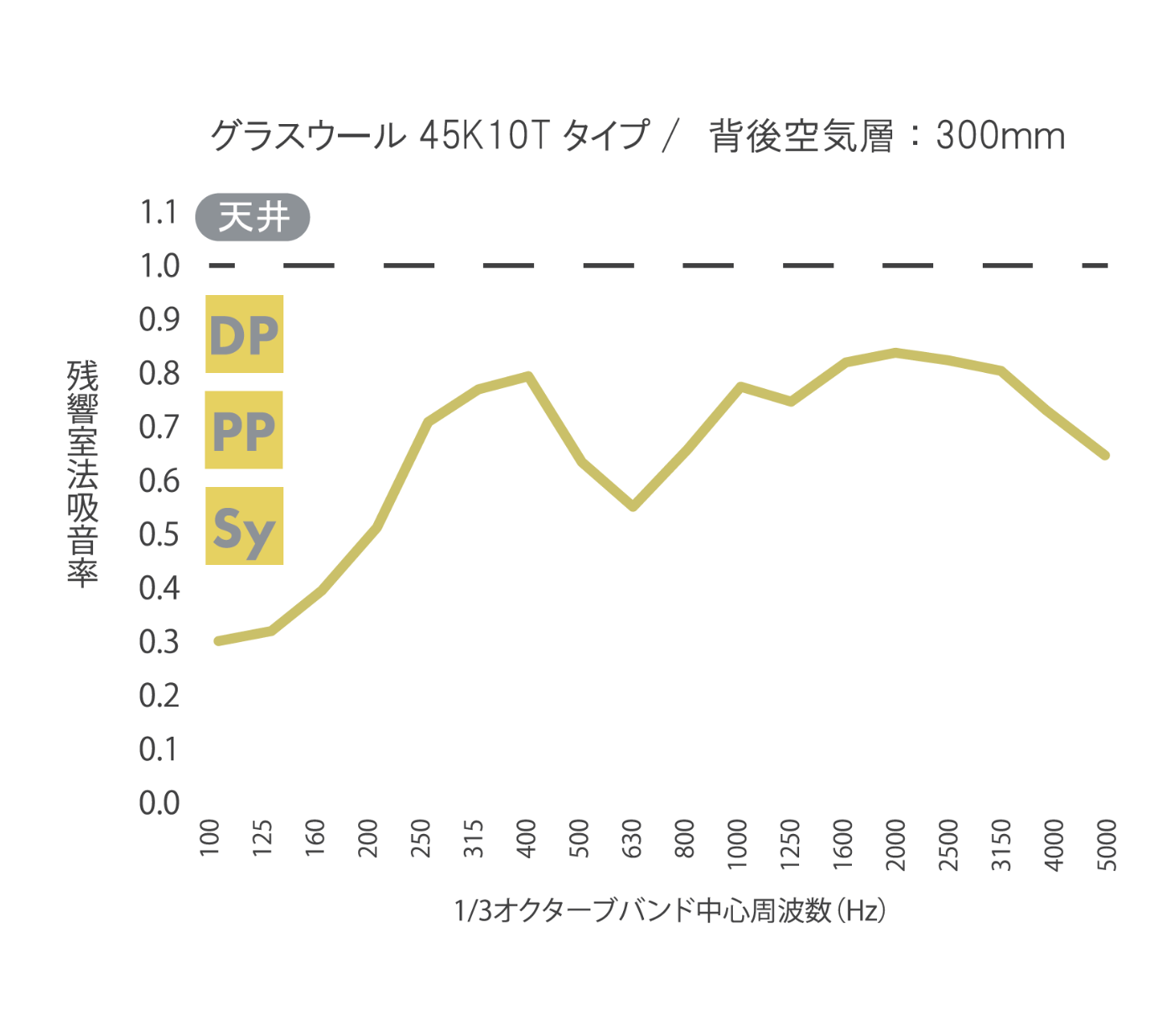

残響室法吸音率
試験方法はJIS A 1490に従い、残響室法を使用して吸音率を測定します。
この方法では、残響時間を計測し、それを元に吸音率を算出します。
吸音率の値が1を超えることがあります。
試験成績の結果は商品（材料、部品、製品など）全体の性能や機能を保証するものではありません。

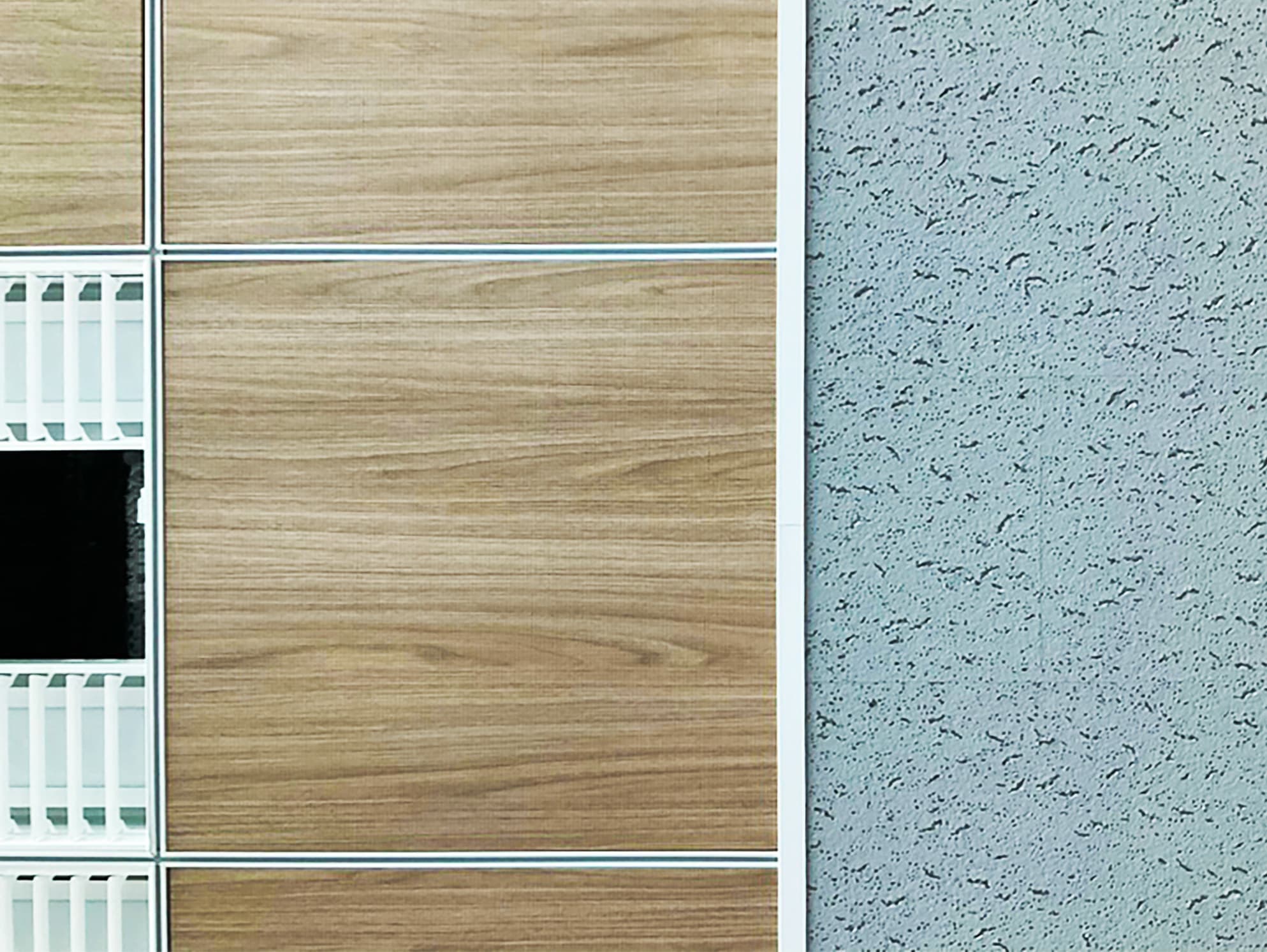

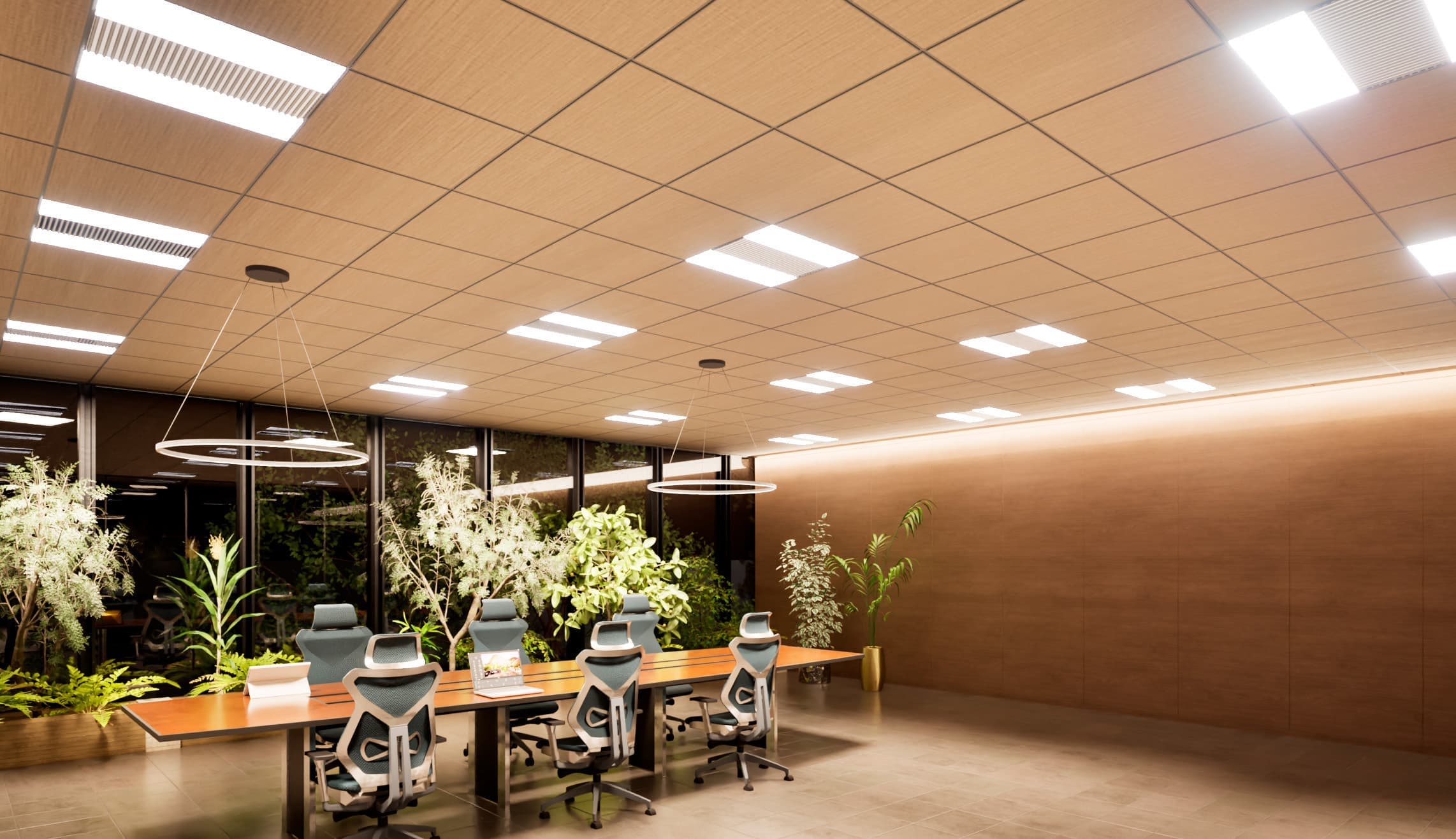

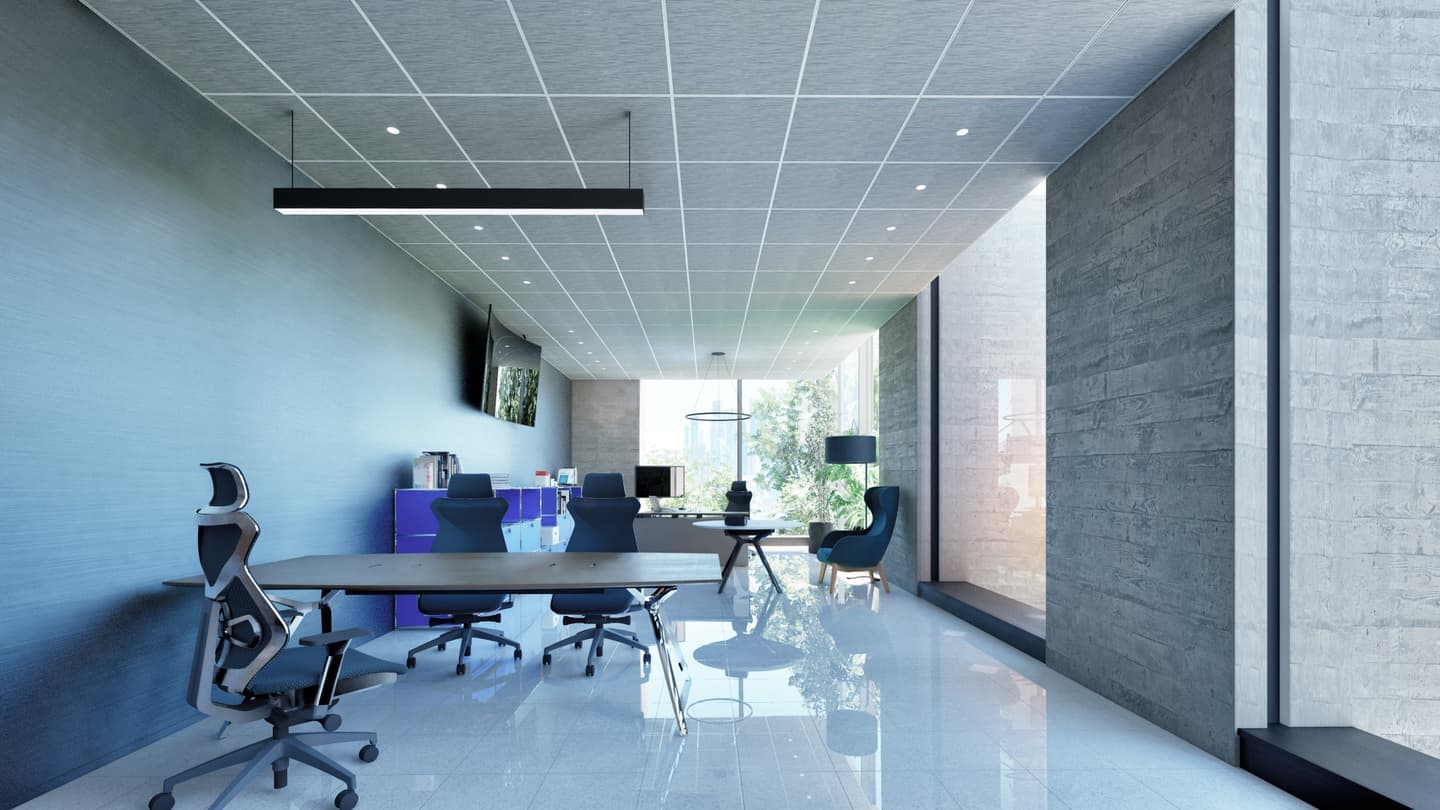

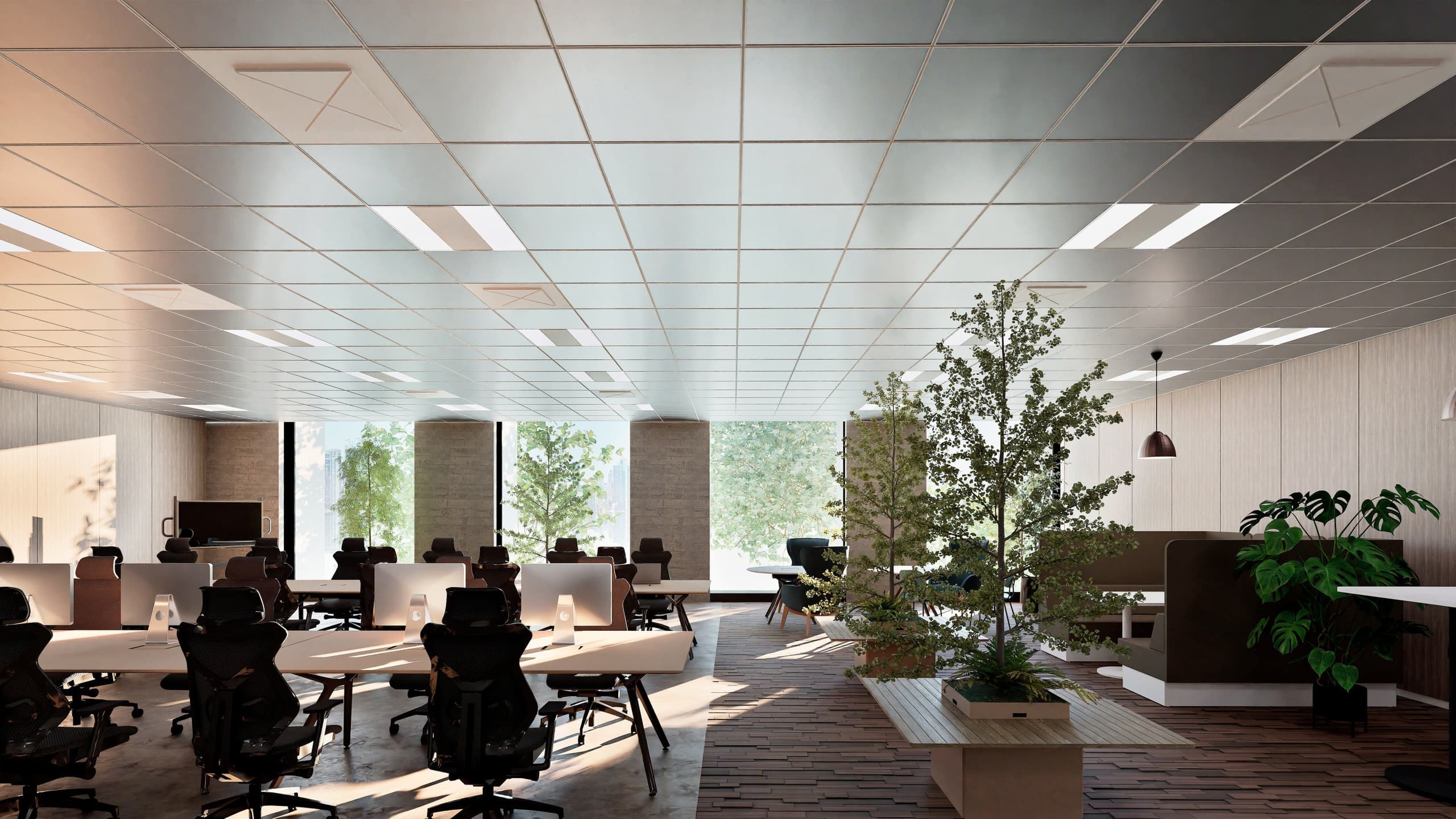

主な施工事例

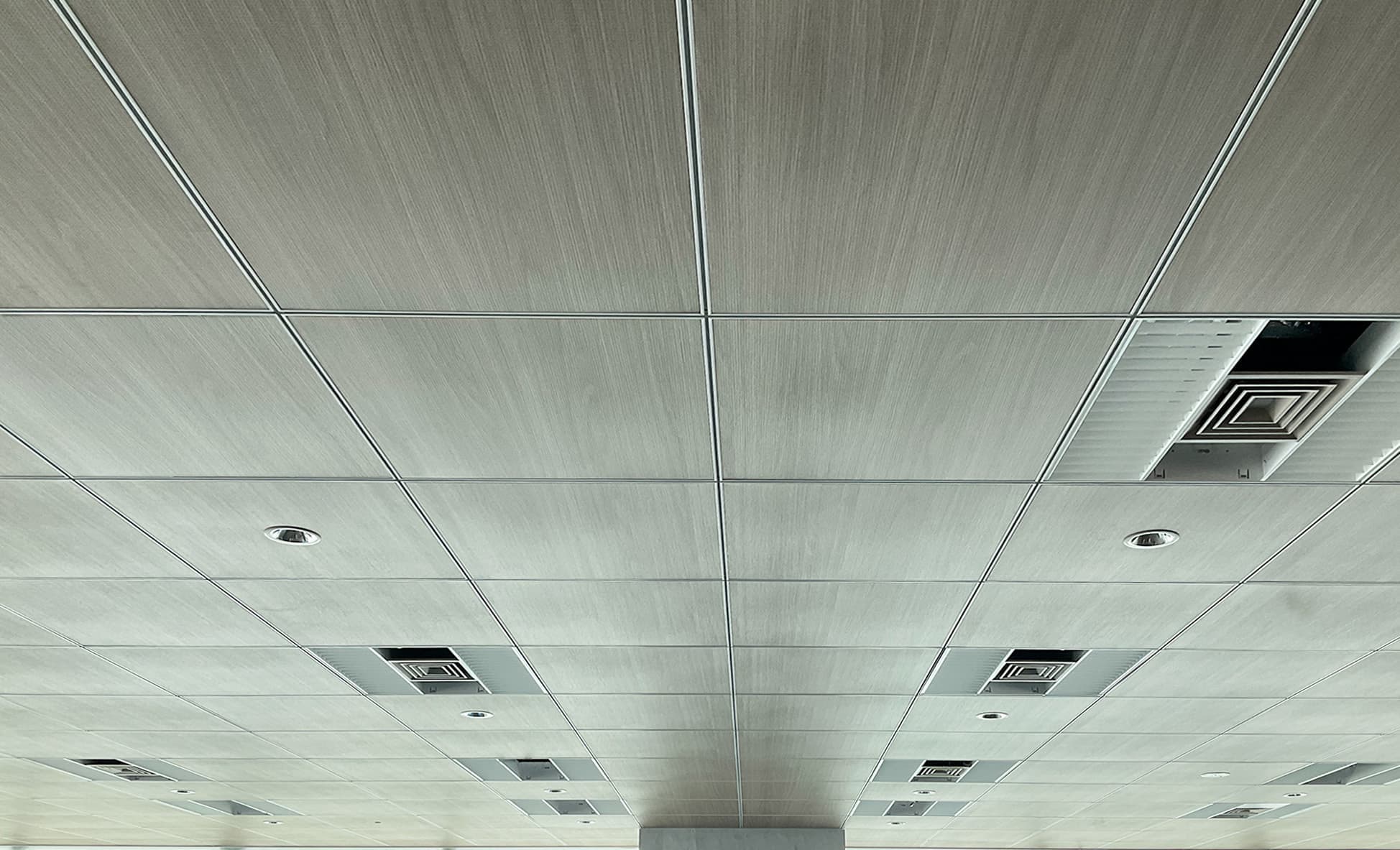

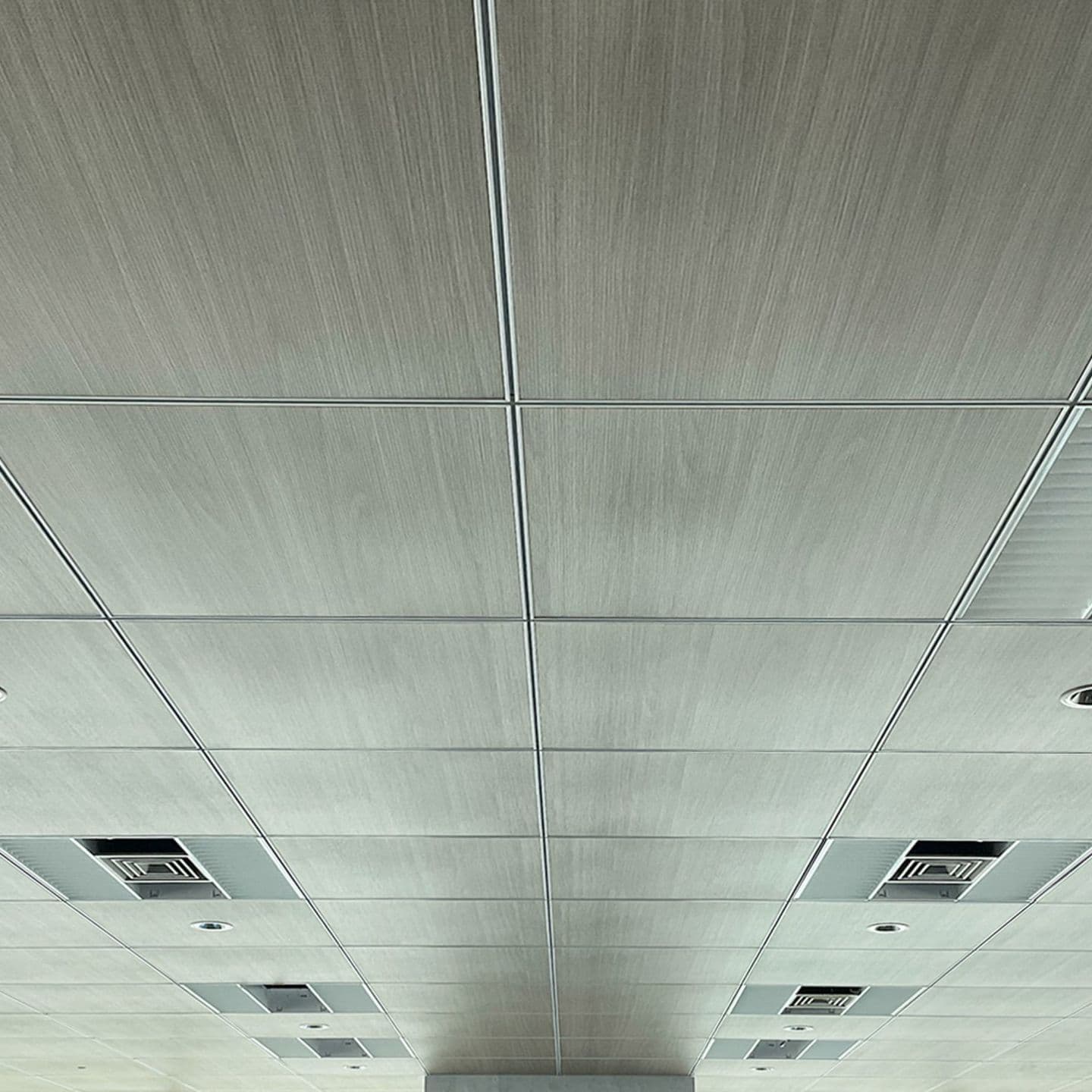

都内某オフィスビル

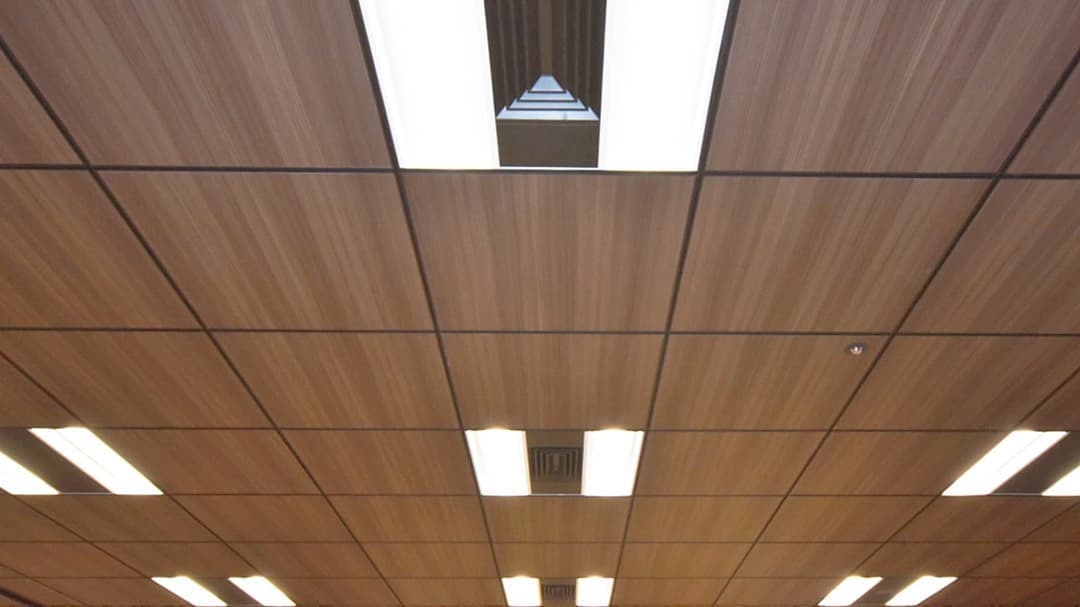

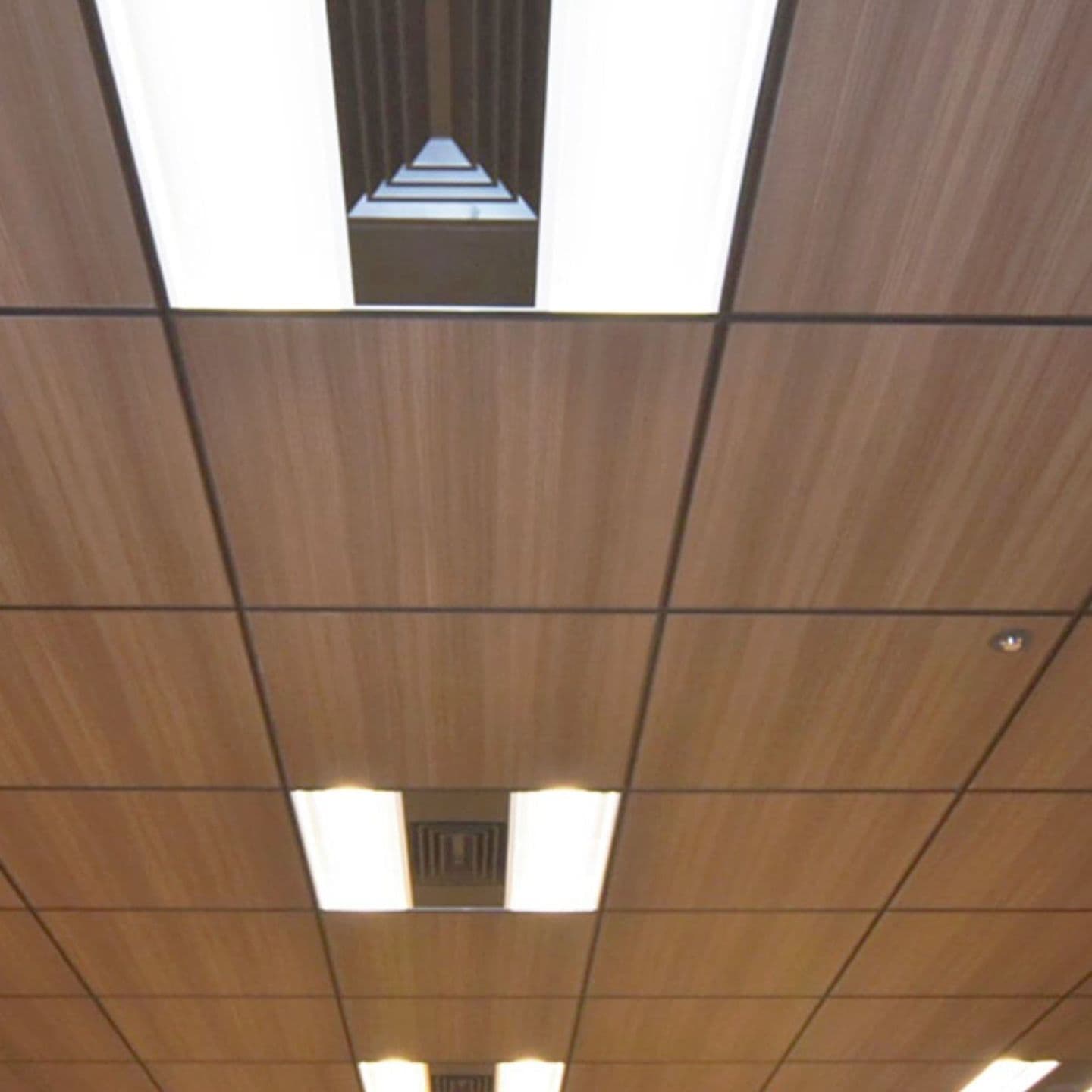

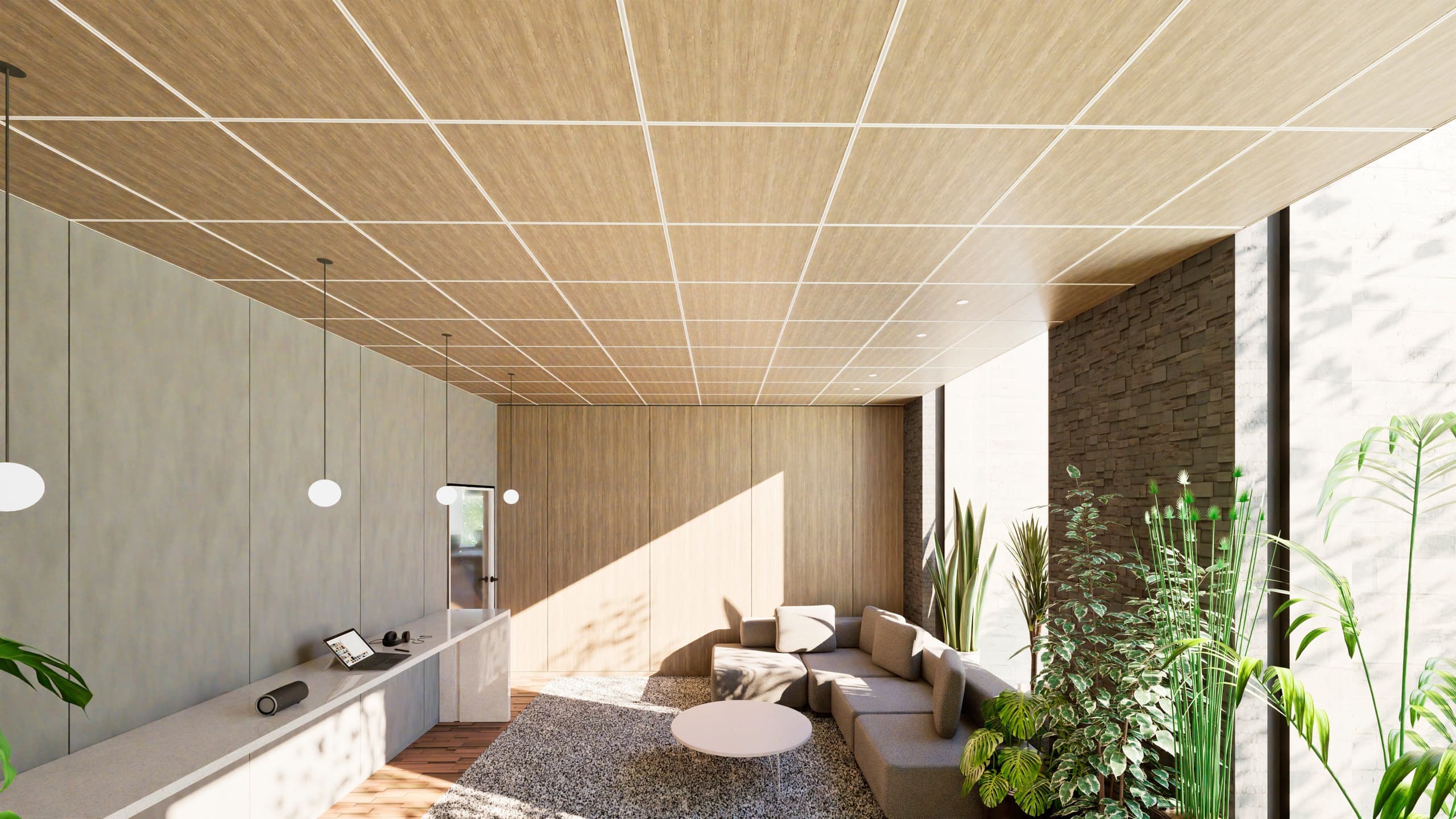

某オフィスラウンジ
